KABELKANAL SILBER – GRÖSSEN
Kabelkanal Silber – alle Größen
Alle 18 Standardgrößen der Silber-Serie im Überblick – von 10x8 mm für ein einzelnes Kabel bis 100x60 mm für ganze Leitungsbündel.
Die richtige Größe hängt davon ab, wie viele Kabel verlegt werden sollen und wie dick diese sind. Die Silber-Serie deckt dafür alle typischen Anwendungen ab: schmale Profile für ein einzelnes Lampen- oder Ladekabel, mittlere Größen für die Kabel am Schreibtisch oder unter dem Fernseher und große Kanäle für Leitungsbündel in Büros, Praxen oder Werkstätten. Alle Größen haben denselben silbergrauen Farbton, sodass sich verschiedene Abmessungen in einem Raum problemlos kombinieren lassen, etwa ein großer Hauptkanal mit schmalen Abzweigungen.
Klein
10x8 bis 20x10 mm
Für ein bis vier dünne Kabel wie Lampen-, Lade- oder Lautsprecherkabel. Die flachen Profile tragen kaum auf und bleiben unauffällig.
Mittel
25x15 bis 40x40 mm
Für mehrere Kabel am Schreibtisch, unter dem Fernseher oder in der Küchenzeile. Der Allround-Bereich für die meisten Wohn- und Büroräume.
Groß
60x15 bis 100x60 mm
Für ganze Leitungsbündel mit Strom-, Daten- und Steuerleitungen. Ideal für Praxen, Werkstätten, Schulungsräume und Büroetagen.
Kleine Größen
Einzelne Kabel dezent verlegen

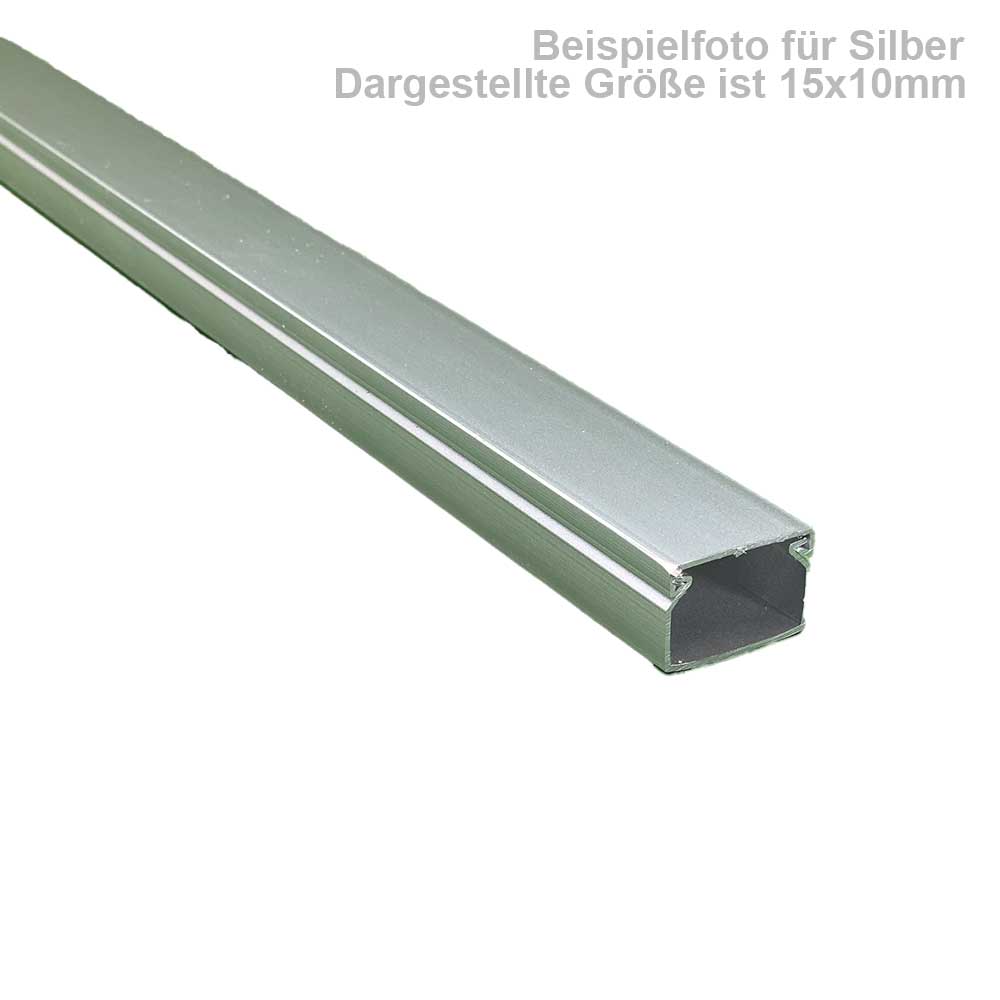

Die kleinen Größen 10x8, 12x12, 15x10, 15x15 und 20x10 mm sind für einzelne oder wenige dünne Kabel gedacht. 10x8 mm nimmt genau ein dünnes Kabel auf, etwa das Kabel einer Stehlampe. Die quadratischen Profile 12x12 und 15x15 mm bieten mehr Höhe für runde oder etwas dickere Kabel wie Netz- oder Antennenkabel. Die flachen Profile 15x10 und 20x10 mm sind breiter als hoch und eignen sich für mehrere dünne Kabel, die nebeneinander liegen, etwa entlang der Fußleiste. Alle kleinen Größen tragen nur wenige Millimeter auf und lassen sich auf glatten Flächen meist einfach aufkleben, ganz ohne Bohren. Wer unsicher ist, wählt eine Nummer größer, denn ein etwas breiterer Kanal fällt kaum mehr auf als ein schmaler.
Mittlere Größen
Mehrere Kabel sauber bündeln
Die mittleren Größen 25x15, 25x25, 40x15, 40x25 und 40x40 mm kommen immer dann zum Einsatz, wenn mehrere Kabel gemeinsam verlegt werden sollen. Typisch sind der Schreibtisch mit Monitor, Computer und Leuchte, die Media-Wand mit Fernseher, Soundbar und Receiver oder eine Küchenzeile mit mehreren Geräten. Die flachen Varianten 25x15 und 40x15 mm eignen sich für viele dünne Kabel über längere Strecken, die quadratischen Größen 25x25 und 40x40 mm für dickere Bündel. 40x25 mm ist der Allrounder dazwischen. Je nach Kabellast und Untergrund wird geklebt oder geschraubt, bei voller Belegung ist Schrauben meist die sicherere Wahl. Für die Media-Wand hat sich 25x25 mm bewährt, für den Schreibtisch mit Monitor und Leuchte die flachere Größe 25x15 mm.
Große Größen
Ganze Leitungsbündel zusammenfassen
Die großen Größen von 60x15 bis 100x60 mm nehmen ganze Leitungsbündel mit Strom-, Netzwerk- und Steuerleitungen auf. Die flachen Varianten 60x15 und 60x25 mm bleiben trotz großer Breite nah an der Wand, etwa am Empfang einer Praxis oder in einer Gastronomieküche. 60x40, 80x40 und 80x60 mm bieten viel Platz für Werkstätten, Schulungsräume oder Lagerbereiche, und die größten Kanäle 100x40, 100x50 und 100x60 mm eignen sich als Hauptwege bei der Modernisierung ganzer Büroetagen. Bei diesen Größen empfiehlt sich meist die geschraubte Montage, da das Gewicht der Kabel eine reine Klebung überfordern kann. Die großen Kanäle dienen häufig als Hauptweg, von dem schmalere Kanäle zu einzelnen Geräten, Arbeitsplätzen oder Räumen abzweigen.
Häufige Fragen zu den Größen
Welche Größe brauche ich für ein einzelnes Kabel?
Für ein einzelnes dünnes Kabel wie ein Lampen- oder Ladekabel reicht meist 10x8 mm. Für ein rundes, etwas dickeres Kabel wie ein Netz- oder Antennenkabel sind die quadratischen Größen 12x12 oder 15x15 mm besser geeignet.
Wie finde ich die richtige Größe für mehrere Kabel?
Legen Sie die Kabel nebeneinander und messen Sie die benötigte Breite und Höhe, bei gebündelten Kabeln den Gesamtdurchmesser. Wählen Sie dann eine Größe mit etwas Reserve, damit der Deckel auch nach späteren Ergänzungen noch gut schließt.
Was bedeuten die Maßangaben?
Die erste Zahl gibt die Breite, die zweite die Höhe des Kanals in Millimetern an. Ein Kanal mit 40x15 mm ist also breit und flach, während 40x40 mm einen quadratischen Querschnitt mit deutlich mehr Höhe hat.
Kann ich verschiedene Größen kombinieren?
Ja, alle Größen der Silber-Serie haben denselben Farbton. Typisch ist ein größerer Hauptkanal, von dem schmalere Kanäle zu einzelnen Geräten oder Steckdosen abzweigen, sodass das Gesamtbild einheitlich bleibt.
Gibt es jede Größe selbstklebend und zum Schrauben?
Das hängt vom jeweiligen Artikel ab, die Übersichtsseiten der beiden Montagearten zeigen alle Größen der jeweiligen Ausführung. Bei großen Kanälen mit hoher Kabellast empfiehlt sich grundsätzlich die Variante zum Schrauben.
Welche Größe ist die größte der Serie?
Die größte Standardgröße ist 100x60 mm. Sie nimmt ganze Leitungsbündel auf und eignet sich als Hauptkanal, von dem aus die Leitungen zu mehreren Räumen oder Arbeitsplätzen verteilt werden.
