Info zu diesem Produkt

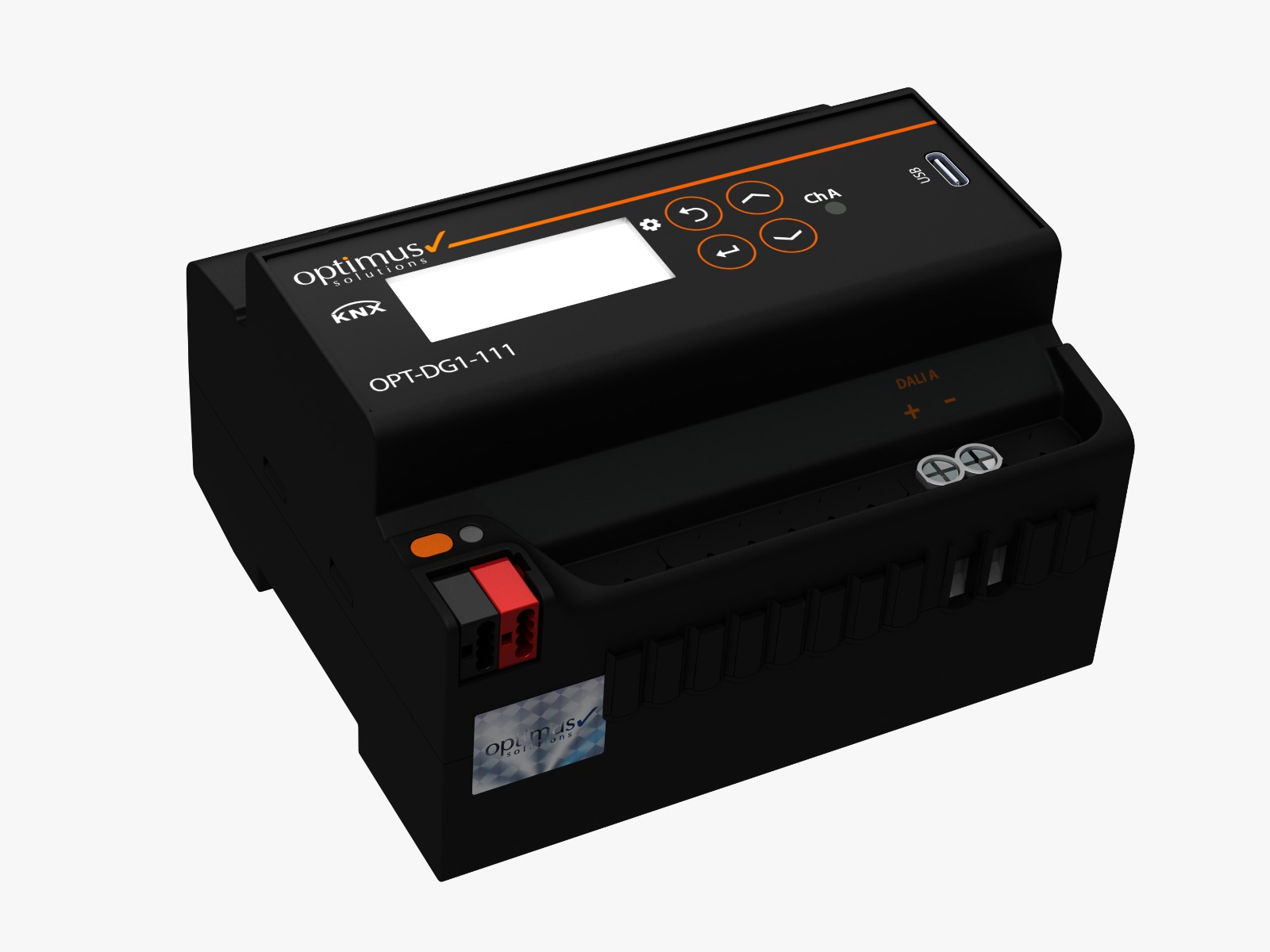

KNX DALI Gateway mit einer DALI-Linie für bis zu 64 EVG. Reiheneinbaugerät mit 5 TE, LCD-Display mit Bedientasten, integriertem DALI-Netzteil und Farbsteuerung nach DT8.

weitere Produktdetails

236,37 €*

Preise inkl. MwSt. zzgl. Versandkosten

Nicht lagernd, lieferbar in ca. 14 Tagen

Produktnummer: 10-OPT-DG1-111
Hersteller: Optimus
Produktinformationen "DALI KNX Gateway 1-Kanal für 64 EVG"
KNX · DALI GATEWAY · 1 KANAL · 64 EVG

DALI Gateway KNX 1-Kanal für 64 EVG mit Display

Das DALI Gateway KNX verbindet den KNX Gebäudebus mit einer vollständigen DALI-Linie für bis zu 64 Betriebsgeräte. Adressieren, Gruppen schalten und Fehler ablesen geht direkt am LCD-Display im Verteiler – ohne geöffnetes ETS-Projekt.

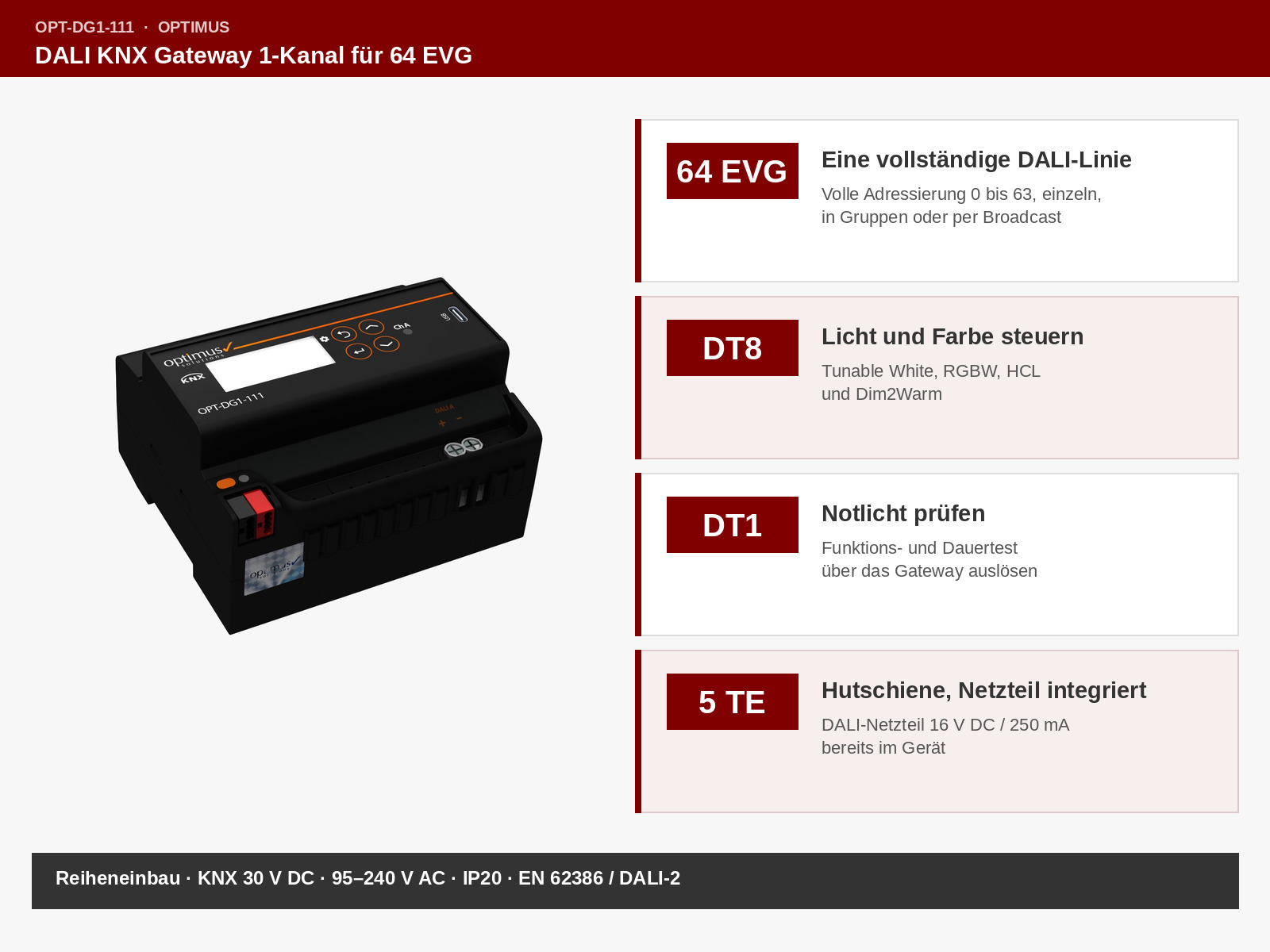

64 EVG
Eine vollständige DALI-Linie
Die volle DALI-Adressierung von 0 bis 63 steht zur Verfügung. Jedes Betriebsgerät ist einzeln, in Gruppen oder per Broadcast ansprechbar.
LCD-Display
Bedienen ohne Laptop
Zweizeiliges Display mit Bedientasten. Adressen vergeben, Dimmwerte prüfen und Lampenausfälle ablesen direkt am Gerät.
DALI-2
Netzteil bereits integriert
16 V DC mit maximal 250 mA sind im Gateway enthalten. Ein separates Busnetzteil für die Lichtlinie entfällt.
Schnittstelle

DALI Gateway KNX für die zentrale Lichtsteuerung

Ein DALI Gateway übersetzt zwischen dem KNX Gebäudebus und dem Digital Addressable Lighting Interface. Während KNX die übergeordnete Logik des Gebäudes trägt, arbeitet DALI auf der Lichtebene mit digitalen Einzeladressen je Betriebsgerät.

Das Gateway stellt dafür eine DALI-Linie bereit und reicht Schalt-, Dimm- und Szenenbefehle aus dem KNX Shop Projekt an die Leuchten weiter. In die Gegenrichtung meldet es Betriebszustände, Dimmwerte und Lampenausfälle an die Visualisierung zurück.
Inbetriebnahme

Display und Windows-Software statt ETS-Sitzung

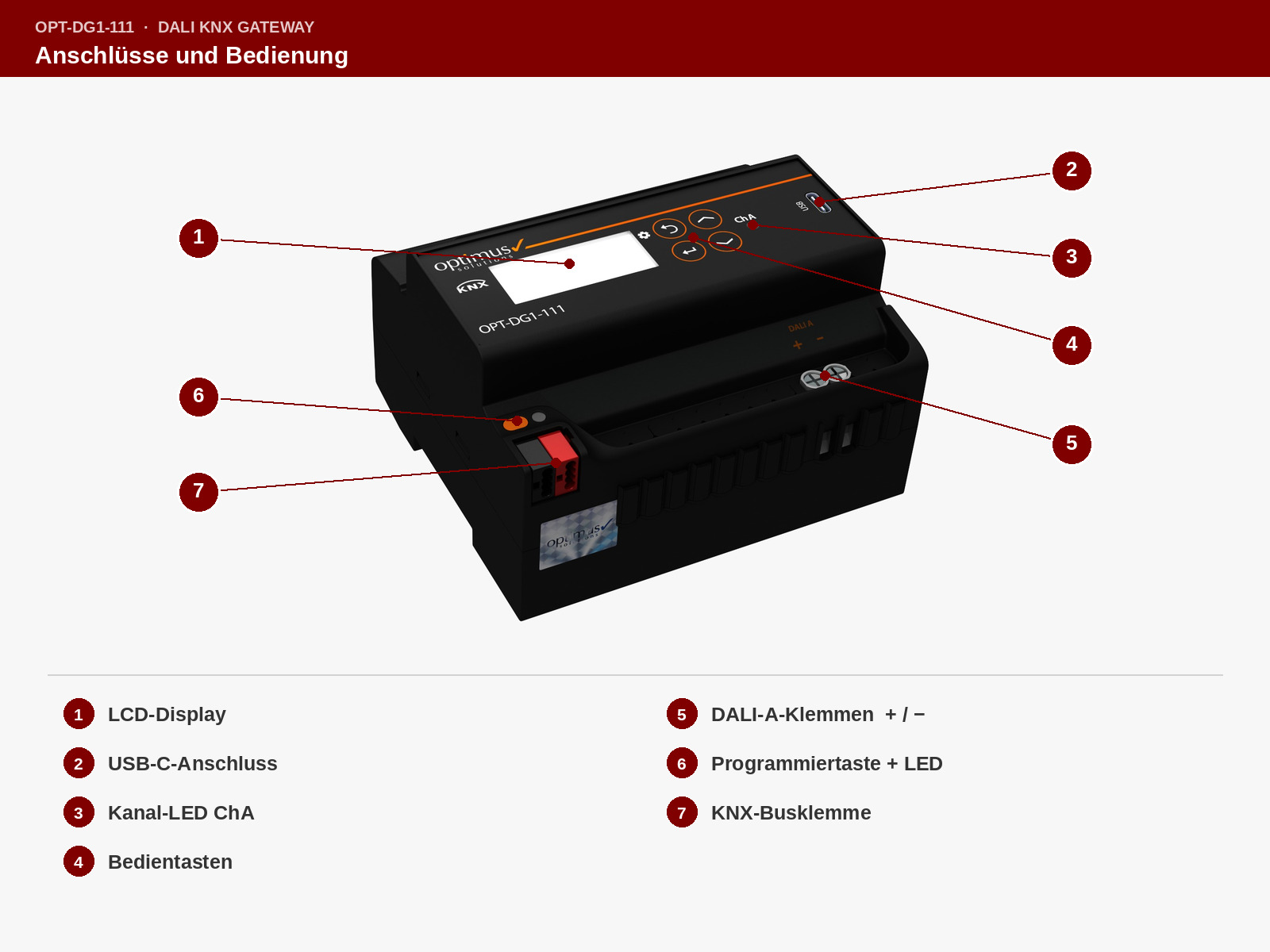

Das zweizeilige LCD-Display mit Bedientasten ist der praktische Unterschied zu einfachen Gateways. Adressierung, Gruppenzuordnung und Fehlersuche laufen direkt am Verteiler, ohne Rechner und ohne geöffnetes Projekt.

Für die Inbetriebnahme steht zusätzlich eine Windows-Software bereit, die über den USB-C-Anschluss an der Front mit dem Gateway spricht. Die Einbindung in die Gebäudeautomation erfolgt anschließend wie gewohnt über die ETS ab Version 5.
Lichtfarbe

Tunable White, RGBW und HCL über DT8

Über den Gerätetyp DT8 steuert das Gateway nicht nur Helligkeit, sondern auch Lichtfarbe. Tunable White für weiße Farbtemperaturen, RGBW für farbige Akzente, Human Centric Lighting für tageszeitabhängige Verläufe und Dim2Warm für das warme Ausdimmen wie bei einer Glühlampe.

Sechzehn Lichtszenen lassen sich hinterlegen und über den KNX-Bus flackerfrei abrufen.
Notlicht

Notlichtbetriebsgeräte nach DT1 prüfen

Das Gateway unterstützt den Gerätetyp DT1 und kann Funktions- und Dauertests von Notlichtbetriebsgeräten anstoßen sowie deren Ergebnisse zurückmelden. Damit lassen sich wiederkehrende Prüfungen in die Gebäudeautomation einbinden, statt sie einzeln vor Ort auszulösen.

Die anlagenspezifischen Prüf- und Dokumentationspflichten bleiben davon unberührt und sind mit dem Fachplaner abzustimmen.
Planung

Montage, Versorgung und Grenzen der Linie

Das Gateway wird als Reiheneinbaugerät mit 5 Teilungseinheiten auf die Hutschiene gesetzt. Die Versorgung erfolgt über 95 bis 240 V AC bei 50/60 Hz mit maximal 15 W, der KNX-Anschluss arbeitet mit 30 V DC und rund 10 mA.

Zwei Grenzen zählen bei der Planung: die 64 Kurzadressen des DALI-Standards und der verfügbare Busstrom von 250 mA, den sich alle Teilnehmer der Linie teilen. Beides sollte vor der Installation gegen die geplante Leuchtenliste gerechnet werden.
Auswahl

Ein Kanal oder zwei Kanäle?

Eine DALI-Linie reicht für die meisten abgeschlossenen Bereiche: eine Etage, eine Ladenfläche, eine Praxis, ein Restaurant oder ein größeres Wohnhaus.

Wer mehr als 64 Betriebsgeräte anbinden oder zwei Bereiche bewusst auf getrennten Linien halten möchte, greift zur Zweikanal-Ausführung. Beide Varianten teilen sich Bedienkonzept, Display und Software, sodass die Planung später nicht umgestellt werden muss.
Einsatzbereiche

Wo das 1-Kanal-Gateway seine Stärken ausspielt

Ladenfläche
Verkauf und Gastronomie
Warmes Ausdimmen zum Feierabend, farbige Akzente über RGBW und Szenen für unterschiedliche Tageszeiten.
Büroetage
Arbeitsplätze und Flure
Human Centric Lighting über den Tagesverlauf, dazu Notlichttests ohne Gang durch das Gebäude.
Wohnhaus
Anspruchsvolle Privatprojekte
Tunable White in Wohn- und Schlafbereichen, Treppenhauslicht und Zwangsführung direkt aus dem KNX-Projekt.
Technische Daten

Kennwerte im Überblick

DALI-Linien 1
DALI-Betriebsgeräte max. 64
DALI-Standard EN 62386, DALI-2 (DT1, DT6, DT8)
DALI-Netzteil integriert, 16 V DC, max. 250 mA
Betriebsspannung 95–240 V AC, 50/60 Hz, max. 15 W
KNX 30 V DC, ca. 10 mA
Bauform Reiheneinbau 5 TE, IP20, −5 bis +45 °C
Beratung
Unsicher bei der Auslegung der DALI-Linie?
Ob 64 Adressen und 250 mA für Ihr Projekt reichen, lässt sich vorab prüfen. Unsere Fachberatung geht die Leuchtenliste mit Ihnen durch und sagt Ihnen, ob die Einkanal-Variante passt oder ob zwei getrennte Linien sinnvoller sind.
