KNX Dimmer und DALI – der Ratgeber
Dimmen scheitert selten am Bus und fast immer am Leuchtmittel. Entscheidend ist, was hinter dem Kanal hängt: 230-V-LED, Konstantspannung, Konstantstrom oder ein DALI-Vorschaltgerät. Wer das vor dem Kauf klärt, bekommt eine Anlage, die von 100 bis auf wenige Prozent sauber herunterfährt – wer es später klärt, tauscht Leuchtmittel oder Aktor.
Ein KNX-Dimmaktor arbeitet im Grunde wie ein Schaltaktor, nur dass er den Kanal nicht bloß ein- und ausschaltet, sondern in Stufen regelt. Er sitzt im Verteiler, hängt am Bus und bekommt vom Taster oder vom Präsenzmelder einen Wert zwischen 0 und 100 Prozent. Alles, was danach passiert, ist Elektrotechnik zwischen Aktor und Leuchte – und genau dort entscheidet sich, ob das Ergebnis gut aussieht.
Zu Zeiten der Glühlampe war das unkritisch: Ein Glühfaden lässt sich mit jeder Methode herunterregeln. LED-Leuchtmittel haben dagegen eine Elektronik davor, und die reagiert auf die Art der Ansteuerung. Derselbe Aktor kann an der einen Leuchte tadellos bis ins untere Prozent laufen und an der nächsten bei 20 Prozent abreißen, flackern oder hörbar brummen. Das ist kein Defekt, sondern eine Frage der Paarung von Dimmprinzip, Treiber und Mindestlast.
Deshalb läuft jede Dimmplanung in derselben Reihenfolge: erst festlegen, welche Leuchte in welchem Raum hängt, dann den passenden Aktortyp bestimmen – nicht umgekehrt. Und ab einer gewissen Anlagengröße lohnt der Wechsel auf DALI: Statt jeden Lichtkreis einzeln zu verdrahten, hängen alle Vorschaltgeräte an einer zweiadrigen Steuerleitung und werden über ein Gateway aus KNX angesprochen.
Die Dimmertypen im Überblick
230 V DimmaktorSchaltet die Netzspannung an und regelt sie per Phasenan- oder -abschnitt. Für dimmbare 230-V-LED, Retrofit-Leuchtmittel und Halogen. Der Standardfall in Wohnräumen.
LED DimmerSitzt hinter dem Netzteil und regelt die Kleinspannung. Für LED-Stripes und -Module mit Konstantspannung, typisch 12 oder 24 V DC.
LED Dimmer mit NetzteilDimmer und Spannungsversorgung in einem Gehäuse. Weniger Teile im Verteiler, kein Abgleich zwischen Netzteil und Dimmer – die einfachste Lösung für Stripes.
0–10 V DimmaktorGibt nur ein Steuersignal aus, die Leistung macht das Vorschaltgerät. Für Leuchten mit 0–10-V- oder 1–10-V-Eingang, verbreitet im Gewerbe.
RGB und RGBWMehrere Kanäle je Leuchte für Farbe und Weißton. Tunable White braucht zwei Kanäle, RGBW vier – das ist bei der Kanalzählung zu berücksichtigen.

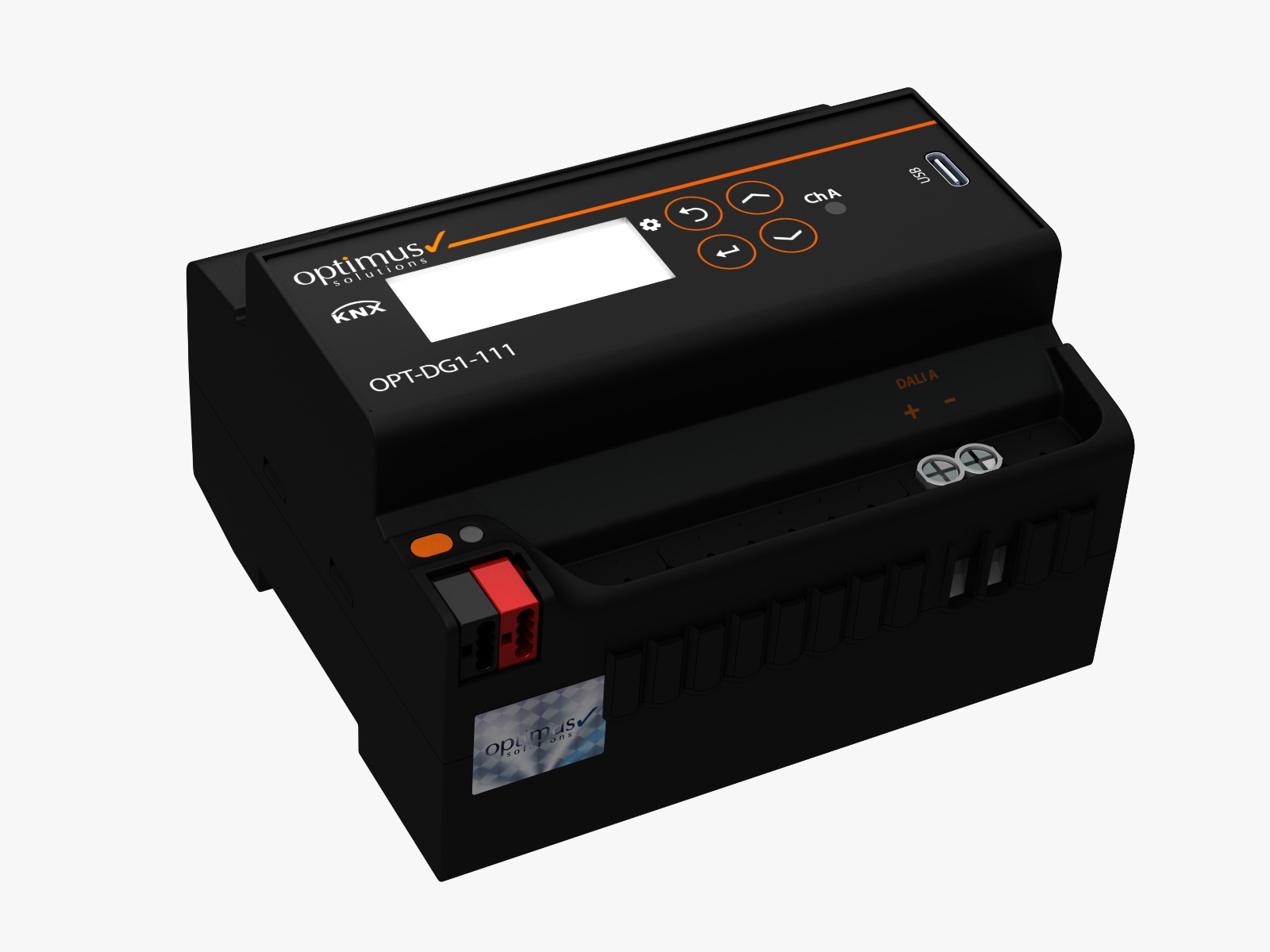

KNX DALI GatewayBis zu 64 Vorschaltgeräte je Linie über eine Steuerleitung, einzeln oder in Gruppen ansteuerbar, mit Rückmeldung defekter Leuchtmittel.
Die wichtigste Unterscheidung verläuft zwischen den ersten beiden Typen. Ein 230-V-Dimmaktor schaltet die Netzspannung selbst und braucht ein Leuchtmittel, das ausdrücklich als dimmbar ausgewiesen ist. Ein LED-Dimmer sitzt dagegen hinter dem Netzteil auf der Kleinspannungsseite und regelt dort – er kann mit einem 230-V-Retrofit nichts anfangen und umgekehrt. Wer das verwechselt, kauft zweimal.
Welcher Dimmer passt zu welcher Last?
| Das hängt am Kanal | Das gehört in den Verteiler | Darauf achten |
|---|---|---|
| Dimmbare 230-V-LED, Retrofit, Halogen | 230 V Dimmaktor | Mindestlast des Kanals, Phasenan- oder -abschnitt passend zum Treiber |
| LED-Stripe 12 oder 24 V mit separatem Netzteil | LED Dimmer (Konstantspannung) | Netzteilleistung und Stripe-Leistung müssen zum Kanal passen |
| LED-Stripe ohne vorhandenes Netzteil | LED Dimmer inkl. Netzteil | Ausgangsspannung 12 oder 24 V passend zum Stripe wählen |
| Leuchte mit 0–10-V- oder 1–10-V-Eingang | 0–10 V Dimmaktor | Schalten der Netzspannung ist separat zu lösen |
| Farbiges Licht, Tunable White | RGB- bzw. RGBW-Dimmer | Kanalzahl je Leuchte: 2 für Tunable White, 3 für RGB, 4 für RGBW |
| Viele Leuchten mit DALI-Vorschaltgerät | KNX DALI Gateway | Zweiadrige DALI-Steuerleitung muss mitverlegt sein |
Die drei Fragen vor dem Kauf
230-V-LED, Stripe mit Netzteil, Konstantstrommodul oder DALI-Vorschaltgerät – jede Last braucht ihr Dimmprinzip. Diese Frage steht vor der Geräteauswahl, nicht danach.
Viele LED-Treiber vertragen nur eines von beidem. Aktoren mit umschaltbarem oder automatisch erkanntem Verfahren nehmen dieses Risiko heraus – das ist den Aufpreis in aller Regel wert.
Faustregel: ab etwa zwölf dimmbaren Kreisen, oder sobald einzelne Leuchten innerhalb eines Raums getrennt geregelt werden sollen. Dann ist DALI günstiger und flexibler als viele Dimmkanäle.
Dimmung planen – Schritt für Schritt
Die Reihenfolge ist wichtiger als die Geräteauswahl. Wer sie einhält, hat am Ende eine Anlage ohne Flackern und ohne Nachkauf.
Ein Kanal je Kreis, der gemeinsam geregelt wird. Fünf Spots über der Küchenzeile sind ein Kanal, die Pendelleuchte darüber ein zweiter.
Erst wenn Hersteller und Treiber feststehen, lässt sich der passende Aktor bestimmen. Datenblatt prüfen: dimmbar, welches Verfahren, welche Mindestlast.
Summe der Leuchten je Kanal gegen die Kanalleistung prüfen – und gegen die Mindestlast. Beide Grenzen gelten, die untere wird häufiger gerissen.
Zwei freie Kanäle im Verteiler kosten beim Neubau wenig und sparen später ein zweites Gerät samt Platz und Programmierung.
Auch wenn zunächst klassisch gedimmt wird: Die zweiadrige Steuerleitung im Rohbau mitzuziehen kostet fast nichts und hält den Weg zu DALI offen.
Ein Musteraufbau mit einer Leuchte je Typ zeigt Flackern und Brummen, solange sich noch etwas ändern lässt.
DALI oder KNX-Dimmaktor?
Beide Wege führen zum selben Ziel, sie unterscheiden sich in Aufwand und Feinkörnigkeit. Beim klassischen KNX-Dimmaktor bekommt jeder Lichtkreis eine eigene Leitung vom Verteiler zur Leuchte. Das ist einfach zu verstehen, robust und bei überschaubarer Kreiszahl auch günstiger.
Bei DALI hängen alle Vorschaltgeräte an einer gemeinsamen Steuerleitung und melden sich mit eigener Adresse. Dadurch lässt sich jede Leuchte einzeln regeln, ohne dass dafür eine Leitung gezogen werden muss – und Gruppen lassen sich später in der Software ändern statt im Verteiler. Dazu kommt die Rückmeldung: Ein defektes Vorschaltgerät meldet sich, statt dass jemand die Leuchte zufällig entdeckt.
Der Preis dafür ist ein Gateway, eine zusätzliche Leitung und eine aufwendigere Inbetriebnahme, weil jede Leuchte adressiert werden will. In einem normalen Einfamilienhaus mit einer Handvoll gedimmter Kreise lohnt das selten. Sobald aber ein offener Wohnbereich mit zwanzig Spots einzeln regelbar sein soll oder ein Büro tageslichtabhängig geregelt wird, dreht sich die Rechnung.
- Leuchtmittel gekauft, bevor der Dimmer feststand – und dann flackert es im unteren Bereich
- Mindestlast des Aktors übersehen: zwei kleine LED-Spots erreichen sie oft nicht
- Verschiedene Treibertypen auf einen Kanal gelegt – sie dimmen nie synchron
- Nur die Maximalleistung geprüft und die Kanalzahl für RGBW unterschätzt
- DALI-Leitung nicht mitverlegt, obwohl die Planung später genau dorthin läuft
Häufige Fragen
Fast immer, weil Dimmprinzip und Treiber nicht zusammenpassen oder die Mindestlast unterschritten wird. Ein Aktor mit umschaltbarem Phasenan- und -abschnitt löst einen großen Teil dieser Fälle; der Rest hängt am Leuchtmittel selbst.
Ein 230-V-Dimmaktor braucht eine gewisse Last am Kanal, um sauber zu arbeiten. LED-Leuchten ziehen sehr wenig Leistung, deshalb wird die untere Grenze schneller unterschritten als die obere erreicht. Zwei 5-Watt-Spots an einem Kanal sind ein typischer Fall.
Ja, solange sie zusammen geregelt werden sollen und denselben Treibertyp haben. Mischt man Fabrikate auf einem Kanal, laufen sie unterschiedlich weit herunter und wirken nie gleich hell.
Einzelne Leuchten statt ganzer Kreise, bis zu 64 Teilnehmer je Linie über eine Steuerleitung und Rückmeldung defekter Vorschaltgeräte. Dafür kommt ein Gateway dazu und die Inbetriebnahme ist aufwendiger.
Ja, eine zweiadrige Steuerleitung vom Gateway zu den Vorschaltgeräten. Sie darf im selben Mantel wie die Netzleitung laufen, was die Verlegung im Neubau einfach macht – im Bestand ist genau das oft der Knackpunkt.
Ja, und das ist der Normalfall. Gedimmt wird nur dort, wo es einen Unterschied macht – Wohnen, Essen, Schlafen. Flur, Keller und Technikräume bekommen einen Schaltaktor, der deutlich weniger kostet.
