Info zu diesem Produkt

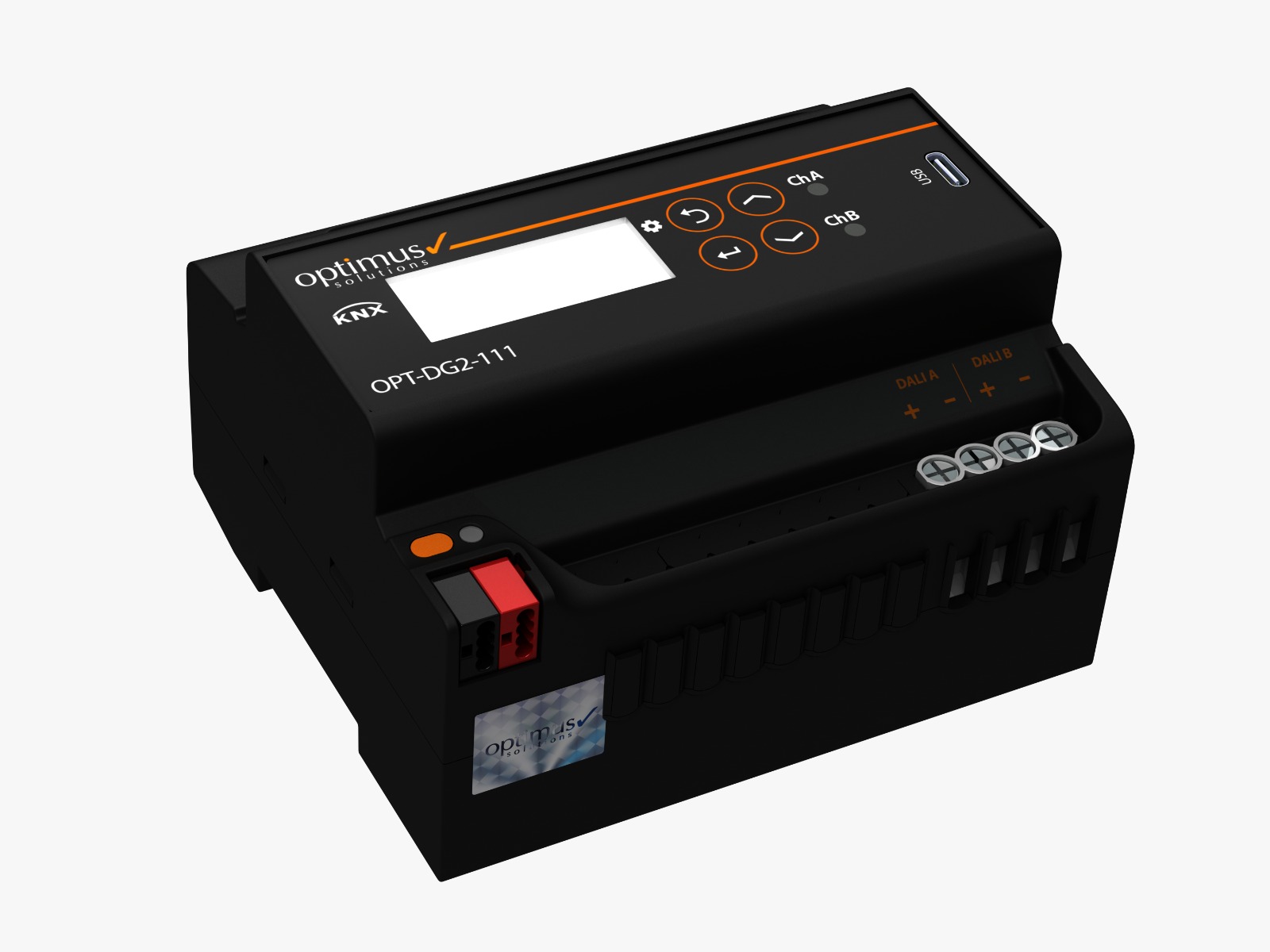

KNX DALI Gateway mit zwei DALI-Linien für bis zu 128 EVG. Reiheneinbaugerät mit 5 TE, LCD-Display mit Bedientasten, integriertem DALI-Netzteil und Farbsteuerung nach DT8.

weitere Produktdetails

278,30 €*

Preise inkl. MwSt. zzgl. Versandkosten

Nicht lagernd, lieferbar in ca. 14 Tagen

Produktnummer: 10-OPT-DG2-111
Hersteller: Optimus
Produktinformationen "DALI KNX Gateway 2-Kanal für 128 EVG"
KNX · DALI GATEWAY · 2 KANÄLE · 128 EVG

DALI Gateway KNX 2-Kanal für 128 EVG mit Display

Das DALI Gateway KNX verbindet den KNX Gebäudebus mit zwei getrennten DALI-Linien für insgesamt bis zu 128 Betriebsgeräte. Zwei Bereiche bleiben elektrisch und logisch sauber getrennt – bedient und diagnostiziert wird beides am LCD-Display im Verteiler.
2 × 64 EVG
Zwei unabhängige Linien
DALI A und DALI B arbeiten getrennt voneinander, jede Linie mit der vollen Adressierung von 0 bis 63.
LCD-Display
Bedienen ohne Laptop
Zweizeiliges Display mit Bedientasten und zwei Kanal-LEDs für ChA und ChB direkt am Gerät.
DALI-2
Netzteil bereits integriert
16 V DC mit maximal 250 mA je Linie sind im Gateway enthalten. Separate Busnetzteile entfallen.
Schnittstelle

DALI Gateway KNX für die zentrale Lichtsteuerung

Ein DALI Gateway übersetzt zwischen dem KNX Gebäudebus und dem Digital Addressable Lighting Interface. Während KNX die übergeordnete Logik des Gebäudes trägt, arbeitet DALI auf der Lichtebene mit digitalen Einzeladressen je Betriebsgerät.

Das Gateway stellt dafür zwei DALI-Linien bereit und reicht Schalt-, Dimm- und Szenenbefehle aus dem KNX Shop Projekt an die Leuchten weiter. In die Gegenrichtung meldet es Betriebszustände, Dimmwerte und Lampenausfälle an die Visualisierung zurück.
Zwei Linien

Warum zwei getrennte DALI-Stränge sinnvoll sind

Zwei Linien sind mehr als doppelte Kapazität. Sie erlauben es, Bereiche sauber zu trennen: Verkaufsfläche und Lager, Büro und Flur, Erd- und Obergeschoss. Fällt eine Linie durch einen Kurzschluss oder einen Defekt aus, arbeitet die zweite weiter.

Auch die Leitungsführung wird einfacher: Statt einen langen Strang durch das ganze Gebäude zu ziehen, versorgt jede Linie ihren eigenen Abschnitt – mit eigenem Busstrom von jeweils 250 mA.
Inbetriebnahme

Display und Windows-Software statt ETS-Sitzung

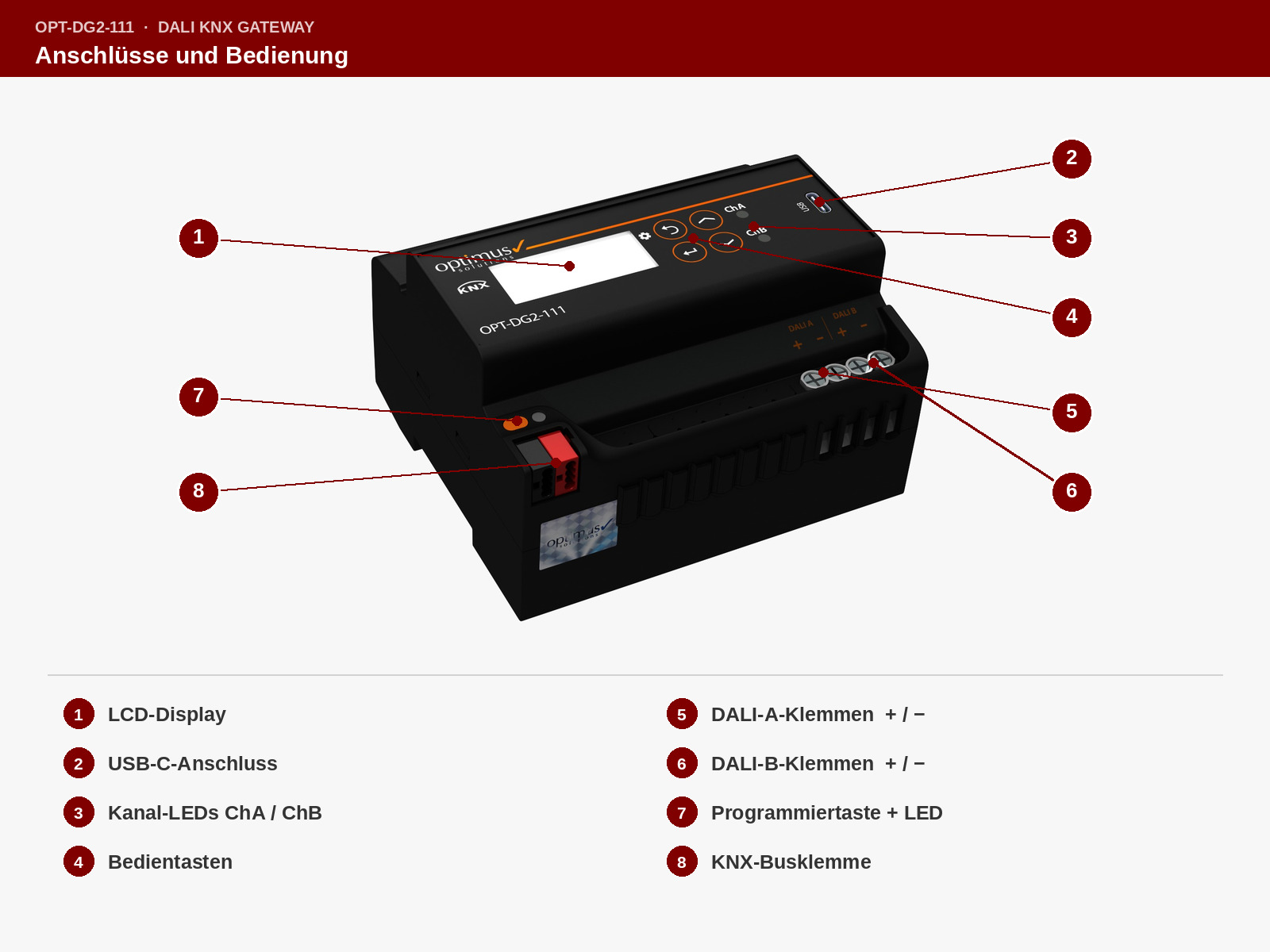

Das zweizeilige LCD-Display mit Bedientasten ist der praktische Unterschied zu einfachen Gateways. Adressierung, Gruppenzuordnung und Fehlersuche laufen direkt am Verteiler, ohne Rechner und ohne geöffnetes Projekt. Zwei Kanal-LEDs zeigen den Zustand von ChA und ChB auf einen Blick.

Für die Inbetriebnahme steht zusätzlich eine Windows-Software bereit, die über den USB-C-Anschluss an der Front mit dem Gateway spricht. Die Einbindung in die Gebäudeautomation erfolgt anschließend wie gewohnt über die ETS ab Version 5.
Lichtfarbe

Tunable White, RGBW und HCL über DT8

Über den Gerätetyp DT8 steuert das Gateway nicht nur Helligkeit, sondern auch Lichtfarbe. Tunable White für weiße Farbtemperaturen, RGBW für farbige Akzente, Human Centric Lighting für tageszeitabhängige Verläufe und Dim2Warm für das warme Ausdimmen wie bei einer Glühlampe.

Sechzehn Lichtszenen lassen sich hinterlegen und über den KNX-Bus flackerfrei abrufen – auch übergreifend über beide Linien.
Notlicht

Notlichtbetriebsgeräte nach DT1 prüfen

Das Gateway unterstützt den Gerätetyp DT1 und kann Funktions- und Dauertests von Notlichtbetriebsgeräten anstoßen sowie deren Ergebnisse zurückmelden. Damit lassen sich wiederkehrende Prüfungen in die Gebäudeautomation einbinden, statt sie einzeln vor Ort auszulösen.

Die anlagenspezifischen Prüf- und Dokumentationspflichten bleiben davon unberührt und sind mit dem Fachplaner abzustimmen.
Planung

Montage, Versorgung und Grenzen der Linien

Das Gateway wird als Reiheneinbaugerät mit 5 Teilungseinheiten auf die Hutschiene gesetzt. Die Versorgung erfolgt über 95 bis 240 V AC bei 50/60 Hz mit maximal 15 W, der KNX-Anschluss arbeitet mit 30 V DC und rund 10 mA.

Pro Linie gelten die üblichen Grenzen: 64 Kurzadressen nach DALI-Standard und ein Busstrom von 250 mA, den sich alle Teilnehmer dieser Linie teilen. Beides sollte vor der Installation je Strang gegen die geplante Leuchtenliste gerechnet werden.
Auswahl

Zwei Kanäle oder reicht einer?

Wer weniger als 64 Betriebsgeräte in einem zusammenhängenden Bereich anbindet, kommt mit der Einkanal-Ausführung aus. Zwei Kanäle lohnen sich, sobald mehr Geräte dazukommen oder zwei Bereiche bewusst getrennt bleiben sollen.

Beide Varianten teilen sich Bedienkonzept, Display, Software und Bauform, sodass die Planung später nicht umgestellt werden muss.
Einsatzbereiche

Wo die Zweikanal-Variante ihre Stärken ausspielt

Zwei Etagen
Getrennte Stränge je Geschoss
Jede Etage bekommt ihre eigene Linie – kürzere Leitungswege und ein Störungsfall bleibt lokal.
Handel
Verkaufsfläche und Nebenräume
Vorne Szenen und Farbsteuerung für die Ware, hinten schlichtes Schalten in Lager und Büro.
Zweckbau
Arbeitsplätze und Fluchtwege
Eine Linie für die Allgemeinbeleuchtung, eine für Notlichtbetriebsgeräte mit DT1-Test.
Technische Daten

Kennwerte im Überblick

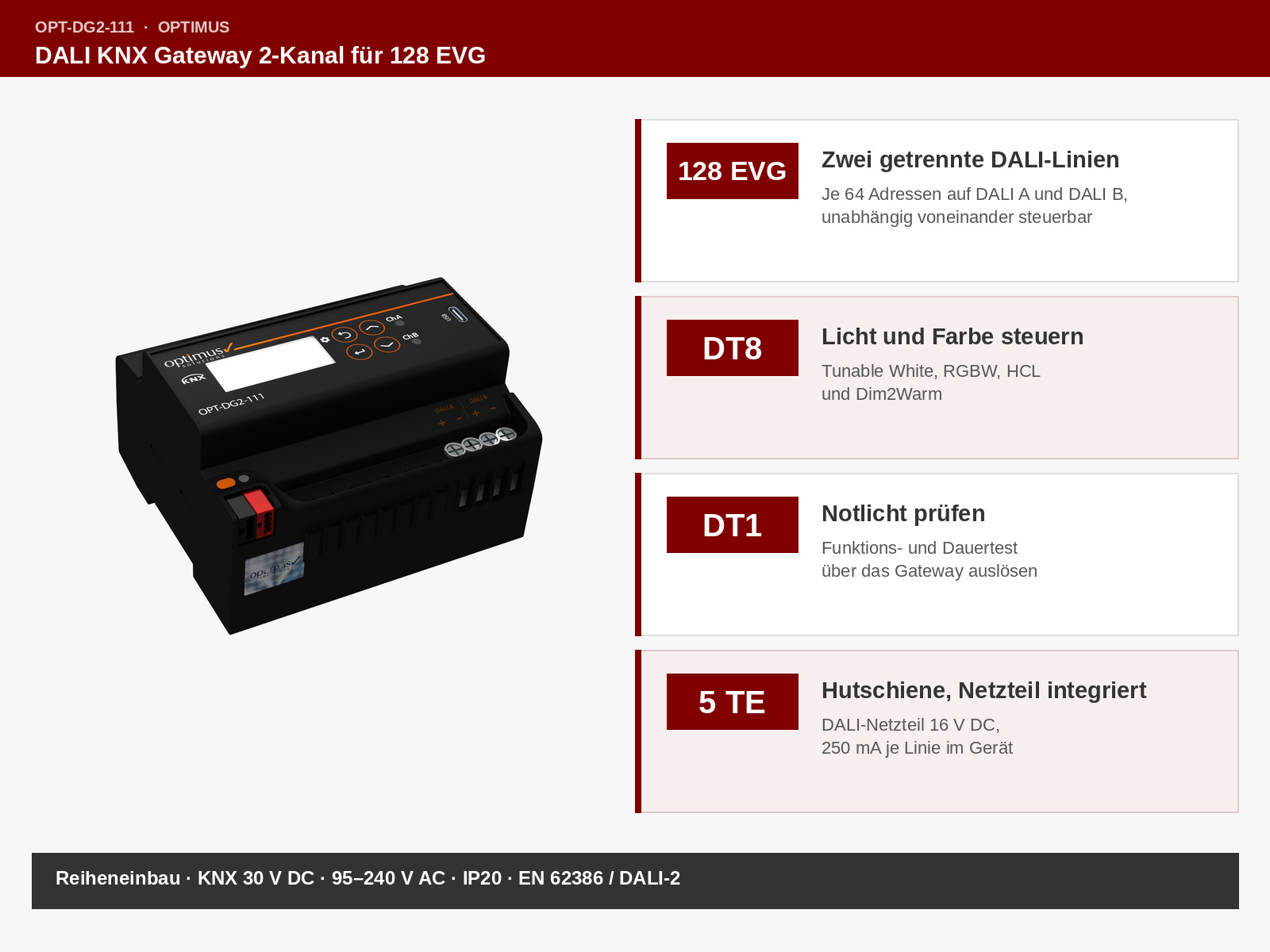

DALI-Linien 2 (DALI A und DALI B)
DALI-Betriebsgeräte max. 64 je Linie, 128 gesamt
DALI-Standard EN 62386, DALI-2 (DT1, DT6, DT8)
DALI-Netzteil integriert, 16 V DC, max. 250 mA je Linie
Betriebsspannung 95–240 V AC, 50/60 Hz, max. 15 W
KNX 30 V DC, ca. 10 mA
Bauform Reiheneinbau 5 TE, IP20, −5 bis +45 °C
Beratung
Unsicher bei der Aufteilung auf zwei Linien?
Wie viele Betriebsgeräte auf welchen Strang gehören, entscheidet sich an Leitungslänge, Busstrom und der gewünschten Trennung der Bereiche. Unsere Fachberatung geht die Leuchtenliste mit Ihnen durch und schlägt eine Aufteilung vor.
