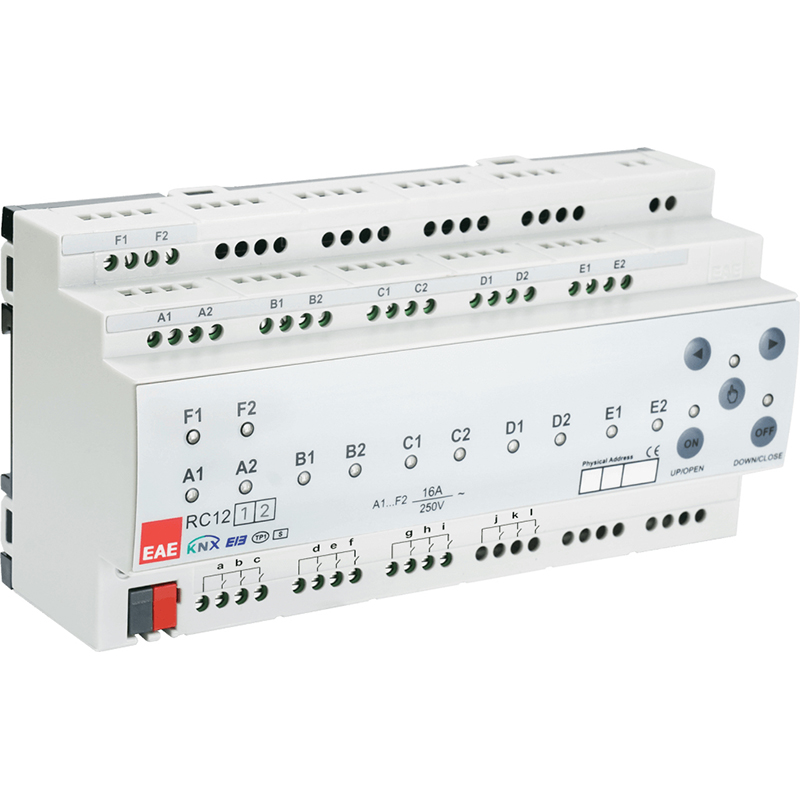

12-fach KNX Aktor mit 12 fach Binäreingang

Info zu diesem Produkt

12 Kanäle je 16A, 140µF, 11TE, 12fach KNX Binäreingang, Geräte / Licht schalten, Jalousiesteuerung, Rolladensteuerung, AC/DC Motoren, 2 und 3 Punkt Ventile.

weitere Produktdetails

222,42 €*

Inhalt: 1

Preise inkl. MwSt. zzgl. Versandkosten

Lagernd, Lieferzeit: 1-3 Tage

Produktnummer: 10-opt-rc1212-111

Hersteller: Optimus

Produktinformationen "12-fach KNX Aktor mit 12 fach Binäreingang"

KNX Raumcontroller RC1212 – 12 Eingänge und 12 Ausgänge für umfangreiche Raumautomation

Der OPT-RC1212-111 ist ein leistungsfähiger KNX Raumcontroller für anspruchsvollere Raum- und Zonenlösungen. Er kombiniert 12 potentialfreie Eingänge und 12 bistabile Relaisausgänge innerhalb eines einzigen Gerätes und bietet damit deutlich mehr Möglichkeiten als klassische Ein- oder Ausgangsmodule.

Die zwölf Eingänge können nicht nur einfache Tasterkontakte erfassen. Je nach ETS-Parametrierung lassen sich daraus Schaltbefehle, Jalousiebefehle, Dimmbefehle oder Werttelegramme erzeugen. Gleichzeitig stehen zwölf Relaisausgänge zur Verfügung, um Beleuchtung, Beschattung, Ventilantriebe oder Komponenten einer Fan-Coil-Steuerung direkt anzusteuern.

Genau hier entsteht der eigentliche Mehrwert: Der RC1212 kann einen erheblichen Teil einer kompletten Raumautomation in einem einzigen Controller zusammenführen. Besonders bei Hotelzimmern, Suiten, Apartments, großen Wohnbereichen, Büros und gewerblichen Raumzonen reduziert sich dadurch die Zahl einzelner Funktionsmodule deutlich.

12 flexible Eingänge

Zwölf Taster, Kontakte und Bedienfunktionen direkt in KNX integrieren

Die zwölf potentialfreien Eingänge bieten viel Spielraum für lokale Bedienstellen, Kontakte und andere externe Signalgeber. Gerade bei größeren Räumen können mehrere Tasterpositionen oder Funktionen innerhalb eines einzigen Controllers erfasst werden.

Je nach Parametrierung kann ein Eingang beispielsweise als Switch Sensor, Shutter/Blinds Sensor, Dimmer Sensor, Value Sender oder Array Value Sender arbeiten. Damit werden konventionelle potentialfreie Kontakte zu flexibel einsetzbaren KNX-Bedienstellen.

12 leistungsfähige Relaisausgänge

Mehr Schaltkreise, mehr Beschattung, mehr Raumfunktionen

Zwölf bistabile Relaisausgänge ermöglichen eine umfangreiche Steuerung elektrischer Verbraucher. Mehrere Beleuchtungskreise, verschiedene Beschattungselemente und weitere Raumfunktionen können innerhalb eines Controllers zusammengeführt werden.

Neben klassischen Schaltfunktionen unterstützt die RC-Serie auch Jalousie- und Rollladenanwendungen, 3-Punkt-Ventile sowie Fan-Coil-Funktionen. Der RC1212 ist damit nicht nur ein größerer Schaltaktor, sondern eine vielseitige Plattform für unterschiedliche Gewerke innerhalb eines Raumes.

Der eigentliche Vorteil

24 Ein- und Ausgangskanäle bilden die Basis für komplette Raumlösungen

Mit insgesamt zwölf Eingängen und zwölf Ausgängen lassen sich bereits sehr umfangreiche Raumfunktionen innerhalb eines einzigen Controllers abbilden. Hinzu kommen integrierte RTC- und Logikfunktionen, über die verschiedene Aufgaben miteinander verbunden werden können.

Besonders interessant ist das für Räume, in denen Beleuchtung, Beschattung, lokale Bedienung und Raumklima gemeinsam automatisiert werden sollen. Statt jedes Gewerk ausschließlich über separate Geräte aufzubauen, übernimmt der RC1212 mehrere Funktionen innerhalb einer gemeinsamen KNX-Lösung.

Lösungen mit dem RC1212

Ein Controller für umfangreiche KNX-Raumfunktionen

Zwölf Eingänge und zwölf Ausgänge schaffen viel Freiheit für Beleuchtung, Beschattung, Bedienung, Raumklima und Automatik.

Umfangreiche Beleuchtungssteuerung

Mit zwölf Relaisausgängen lassen sich mehrere Beleuchtungskreise oder andere elektrische Verbraucher innerhalb eines gemeinsamen Controllers steuern. Gleichzeitig können lokale Taster über die zwölf Eingänge direkt in die KNX-Automation eingebunden werden.

Mehrere Jalousien & Rollläden

Der RC1212 eignet sich besonders für Räume mit mehreren Beschattungselementen. Lokale Bedienbefehle können über die Eingänge erfasst werden, während die Ausgänge entsprechende Jalousie- und Rollladenfunktionen übernehmen.

Fan-Coil & Raumklima

Auch Fan-Coil-Anwendungen gehören zu den vorgesehenen Einsatzmöglichkeiten. In Verbindung mit der integrierten RTC-Funktion kann der RC1212 Teil einer umfassenden KNX-Raumklimasteuerung werden.

3-Punkt-Ventilantriebe

Motorische Ventile mit separater Öffnen- und Schließen-Funktion können ebenfalls in die Raumautomation eingebunden werden. Dadurch kann der RC1212 auch Aufgaben im Bereich Heizung und Klimatisierung übernehmen.

Viele lokale Bedienstellen

Zwölf potentialfreie Eingänge sind besonders wertvoll, wenn viele Taster, Kontakte oder lokale Signale innerhalb eines Raumes oder einer Zone erfasst werden sollen. Unterschiedliche Bedienfunktionen können dabei individuell über ETS parametriert werden.

Logik und Automatik

Die integrierten Logikfunktionen ermöglichen zusätzliche Verknüpfungen und automatisierte Abläufe. Dadurch wird der RC1212 nicht nur zum Ausführungsgerät, sondern zu einem funktionalen Bestandteil einer intelligenten Raumsteuerung.

Warum RC1212?

Wenn aus einzelnen Funktionen eine echte Raumautomation wird

Die hohe Kanalzahl macht den RC1212 besonders interessant für Projekte, bei denen viele Ein- und Ausgangsfunktionen räumlich zusammengehören. Zwölf lokale Signale können erfasst und zwölf Verbraucher oder Aktorfunktionen direkt angesteuert werden.

Dadurch entsteht eine kompakte Struktur: Bedienung, Beleuchtung, Beschattung und Klimafunktionen lassen sich innerhalb eines Controllers bündeln, während die vollständige Kommunikation weiterhin über KNX erfolgt.

Einsatzgebiete

Für größere Räume und anspruchsvollere Funktionskonzepte

Der RC1212 ist besonders dort interessant, wo die kleineren Varianten an ihre Kanalgrenzen kommen. Durch zwölf Ein- und zwölf Ausgänge können komplexere Raumfunktionen kompakt innerhalb eines Gerätes zusammengeführt werden.

Hotelzimmer & größere Suiten
Viele Bedienstellen, Lichtkreise, Beschattung und Raumklima zentral kombinieren.

Große Wohnbereiche
Wohn-, Ess- und Küchenbereiche mit mehreren Tastern, Lichtgruppen und Beschattungen.

Büros & Konferenzräume
Mehrere Beleuchtungs-, Bedien- und Beschattungsfunktionen in einer Raumsteuerung.

Gewerbliche Raumzonen
Hoher Kanalbedarf für lokale Signale, Verbraucher und verschiedene Automationsfunktionen.

Praxisbeispiele

So kann der RC1212 konkret eingesetzt werden

Beispiel 1: Umfangreiche Hotelzimmer- oder Suitensteuerung

Mehrere Wand- und Bettbedienstellen können über die zwölf Eingänge aufgenommen werden. Gleichzeitig stehen zwölf Relaisausgänge für unterschiedliche Lichtkreise, Beschattungsfunktionen oder weitere Verbraucher zur Verfügung. In Kombination mit RTC-, Fan-Coil- und Logikfunktionen kann der RC1212 damit zum zentralen Funktionsbaustein der gesamten Zimmerautomation werden.

Beispiel 2: Großer Wohn-, Ess- und Küchenbereich

Mehrere Tasterpositionen, unterschiedliche Beleuchtungsgruppen und verschiedene Beschattungselemente können innerhalb eines gemeinsamen Controllers zusammengeführt werden. Durch die zwölf Ein- und zwölf Ausgänge stehen dabei genügend Reserven für komplexere Raumfunktionen zur Verfügung.

Beispiel 3: Konferenz- oder Besprechungsraum

Lokale Taster können unterschiedliche Licht-, Jalousie- oder Szenenfunktionen auslösen. Gleichzeitig können mehrere Verbraucher direkt geschaltet werden. Zentrale KNX-Befehle und automatische Funktionen bleiben vollständig integrierbar, sodass lokale Bedienung und Gebäudeautomation miteinander kombiniert werden.

FAQ · OPT-RC1212-111

Häufige Fragen zum KNX Raumcontroller RC1212

Funktionen, Einsatzmöglichkeiten und typische Fragen aus der Praxis.

Was ist der Unterschied zwischen RC88 und RC1212?

Der RC1212 besitzt zwölf potentialfreie Eingänge und zwölf Relaisausgänge. Der RC88 bietet jeweils acht Kanäle. Der RC1212 eignet sich daher besonders für Räume und Zonen, in denen noch mehr Bedienstellen, Verbraucher oder Automationsfunktionen zusammengeführt werden sollen.

Kann ich normale Taster an den RC1212 anschließen?

Ja, sofern geeignete potentialfreie Kontakte verwendet werden. Insgesamt stehen zwölf Eingänge zur Verfügung. Die konkrete KNX-Funktion jedes Eingangs wird anschließend über ETS parametriert.

Welche Funktionen können die Eingänge übernehmen?

Die Eingänge können unter anderem als Switch Sensor, Shutter/Blinds Sensor, Dimmer Sensor, Value Sender und Array Value Sender konfiguriert werden. Damit können unterschiedlichste lokale Bedienelemente flexibel in KNX integriert werden.

Kann der RC1212 mehrere Jalousien oder Rollläden steuern?

Ja. Die Ausgänge der RC-Serie unterstützen Jalousie- und Rollladenanwendungen. Durch die zwölf Ausgangskanäle bietet der RC1212 deutlich mehr Möglichkeiten für umfangreichere Beschattungslösungen.

Ist der RC1212 für Fan-Coil-Anwendungen geeignet?

Ja. Fan-Coil gehört zu den vorgesehenen Ausgangsanwendungen der RC-Serie. In Kombination mit RTC- und Logikfunktionen kann der RC1212 deshalb auch umfangreiche Raumklimafunktionen innerhalb der KNX-Automation übernehmen.

Unterstützt der RC1212 3-Punkt-Ventile?

Ja. Die RC-Serie unterstützt Ausgangskonfigurationen für 3-Punkt-Ventilantriebe mit separater Öffnen- und Schließen-Funktion.

Besitzt der RC1212 integrierte Logikfunktionen?

Ja. Die integrierten Logikfunktionen erlauben zusätzliche Verknüpfungen und Automatikabläufe innerhalb der KNX-Raumautomation.

Kann der RC1212 direkt am Gerät kontrolliert werden?

Ja. Die Ein- und Ausgangszustände können über LED-Anzeigen kontrolliert werden. Über den manuellen Modus und die Funktionstasten lassen sich Funktionen außerdem direkt am Controller prüfen.

Für welche Projekte ist der RC1212 besonders geeignet?

Besonders interessant ist der RC1212 für größere Hotelzimmer und Suiten, hochwertige Apartments, große Wohnbereiche, Büros, Konferenzräume und gewerbliche Raumzonen mit vielen Bedienstellen, Lichtkreisen, Beschattungen und Klimafunktionen.

Hersteller: Optimus Solutions, Emek, Ordu Caddesi No:4, 34785 Sancaktepe, İstanbul / Türkiye, https://optimusst.com/corporate, info@optimusst.com

Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Eigenschaften "12-fach KNX Aktor mit 12 fach Binäreingang"

Anschlussart:	Federklemme
Anwendung:	Automobil, Boot/Wohnmobil/Fahrzeug, Elektronik, Gesundheitswesen/Sicherheit, Gewerblich, Haus/Garten, Industriell, Lichtsteuerung, Lüftersteuerung, Marine, Pool/Spa
Anzahl Ausgänge:	12
Anzahl Eingänge:	12
Anzahl der Leitungswege:	12
Anzahl der Phasen:	4 oder mehr
Anzahl der Pole:	12
Anzahl der Schalter:	12
Anzahl pro Packung:	1
Arbeitstemperatur:	- 10°C …70 °C
Bedienungsart:	An/Aus
Einbaumöglichkeiten:	DIN-Schiene
Elektrischer Anschluss:	Schraubanschluss
Geeignet für:	Innenraum
Heizungssteuerung:	Nein
KNX Spannung:	30V DC
Kapazitive Last:	140µF
Maximale Anzahl Adressen:	245
Maximaler Ausgangsstrom:	16A
Nennstrom:	16A
Rolladensteuerung / Jalousiesteuerung:	Ja
Schalterart:	Tastenbedienung
Schaltkontrolle:	Ja
Smart Home Kommunikationsprotokoll:	KNX
Steuerungsart:	Schalter
Stromart:	AC/DC
Teilungseinheiten:	11TE
Ventilsteuerung:	Ja
Material:	Kunststoff
Farbe:	grau / Orange
Maße:	198x92x64 mm
