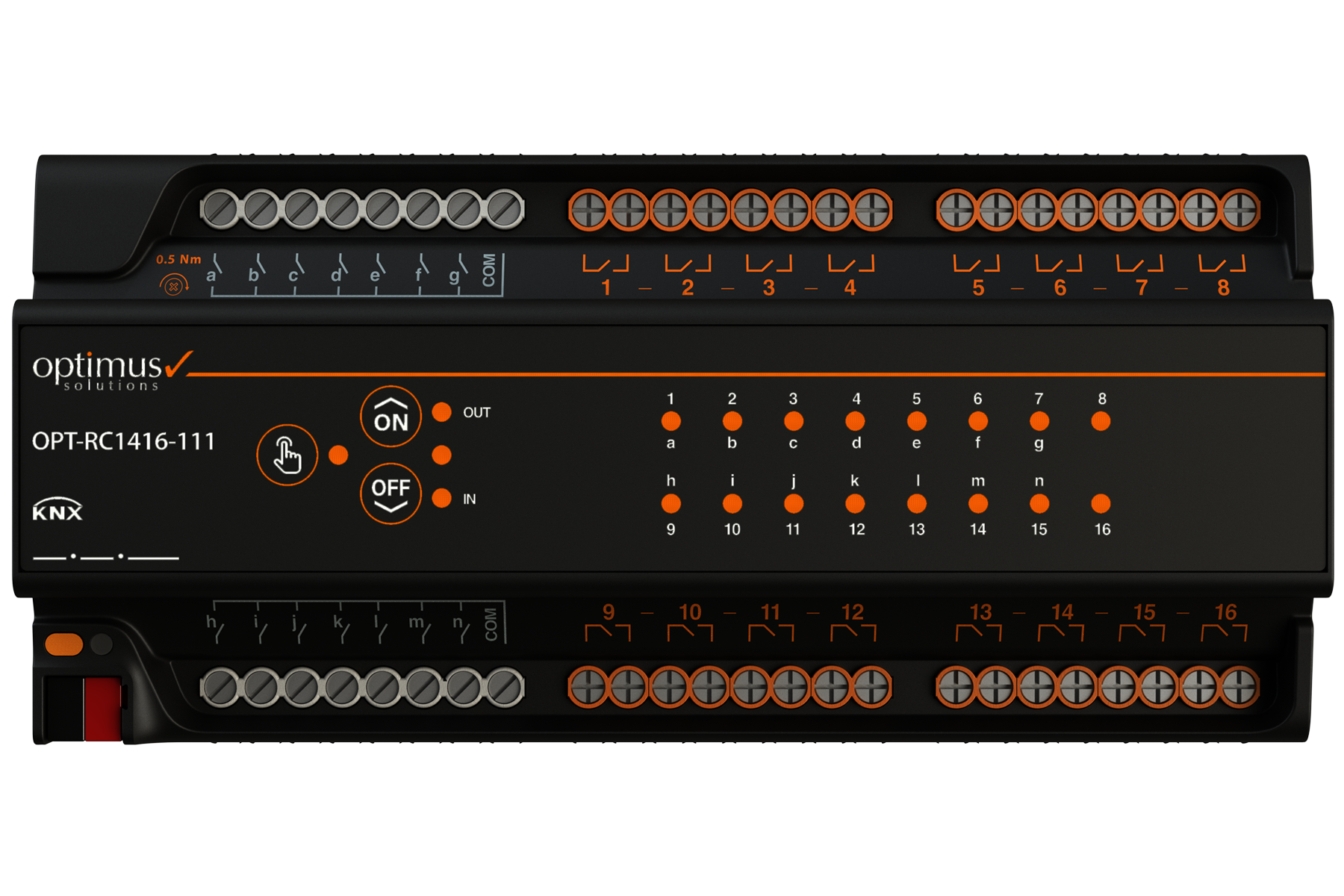

16-fach KNX Aktor mit 14 fach Binäreingang

Info zu diesem Produkt

16 Kanäle je 16A, 140µF, 11TE, 14fach KNX Binäreingang, Geräte / Licht schalten, Jalousiesteuerung, Rolladensteuerung, AC/DC Motoren, 2 und 3 Punkt Ventile.

weitere Produktdetails

263,80 €*

Inhalt: 1

Preise inkl. MwSt. zzgl. Versandkosten

Nicht lagernd, lieferbar in ca. 21 Tagen

Produktnummer: 10-opt-rc1416-111

Hersteller: Optimus

Produktinformationen "16-fach KNX Aktor mit 14 fach Binäreingang"

KNX Raumcontroller RC1416 – 14 Eingänge und 16 Ausgänge für besonders umfangreiche Raumautomation

Der OPT-RC1416-111 ist die leistungsstärkste Variante der RC-Serie und richtet sich an KNX-Projekte mit besonders hohem Funktions- und Kanalbedarf. Er kombiniert 14 potentialfreie Eingänge mit 16 bistabilen Relaisausgängen innerhalb eines einzigen Raumcontrollers.

Damit lassen sich deutlich mehr lokale Taster, Kontakte und Signale erfassen und gleichzeitig zahlreiche Verbraucher oder Aktorfunktionen ansteuern. Die Eingänge sind dabei nicht auf einfache Ein-/Aus-Befehle beschränkt: Je nach ETS-Parametrierung können sie Schaltbefehle, Jalousiefunktionen, Dimmbefehle oder Werte auf den KNX-Bus übertragen.

Mit seinen 30 Ein- und Ausgangskanälen ist der RC1416 besonders dort interessant, wo eine vollständige Raum- oder Zonenautomation aufgebaut werden soll. Beleuchtung, Beschattung, Bedienung, Raumklima, Ventilfunktionen und Logik können innerhalb eines zentralen Controllers zusammengeführt werden.

14 flexible Eingänge

Viele Taster, Kontakte und lokale Signale über einen Controller erfassen

Vierzehn potentialfreie Eingänge schaffen erheblichen Spielraum für umfangreiche Raumkonzepte. Mehrere Wandtaster, Bettbedienstellen, Kontakte oder andere potentialfreie Signalgeber können innerhalb eines gemeinsamen KNX Raumcontrollers aufgenommen werden.

Je nach Anwendung können die Eingänge unter anderem als Switch Sensor, Shutter/Blinds Sensor, Dimmer Sensor, Value Sender oder Array Value Sender parametriert werden. Aus einem einfachen Kontakt wird damit eine flexibel definierbare KNX-Funktion.

16 leistungsfähige Relaisausgänge

Sechzehn Ausgänge für Licht, Beschattung, Klima und weitere Verbraucher

Mit sechzehn bistabilen Relaisausgängen können umfangreiche Verbrauchergruppen direkt innerhalb eines Controllers abgebildet werden. Mehrere Lichtkreise, Beschattungen und weitere Raumfunktionen lassen sich so gemeinsam in die KNX-Automation integrieren.

Die RC-Serie unterstützt neben klassischen Schaltfunktionen auch Jalousie- und Rollladensteuerung, Fan-Coil-Anwendungen sowie 3-Punkt-Ventilantriebe. Damit kann der RC1416 mehrere unterschiedliche Gewerke innerhalb eines Gerätes übernehmen.

30 Ein- und Ausgangskanäle

Wenn nicht nur einzelne Funktionen, sondern ein kompletter Raum automatisiert werden soll

Vierzehn Eingänge und sechzehn Ausgänge ermöglichen eine andere Größenordnung der Raumautomation. Der RC1416 kann zahlreiche lokale Signale aufnehmen und gleichzeitig eine große Anzahl unterschiedlicher Aktorfunktionen bereitstellen.

Dazu kommen integrierte RTC- und Logikfunktionen. Dadurch eignet sich der Controller besonders für Projekte, in denen Bedienung, Beleuchtung, Beschattung und Raumklima als zusammenhängende KNX-Raumlösung realisiert werden sollen.

Besonderheit des RC1416

Separater Monitoring-Modus für Ein- und Ausgänge

Beim RC1416 kann zwischen der Überwachung der Ausgangs- und Eingangskanäle umgeschaltet werden. Dadurch lassen sich die zahlreichen Kanäle gezielt kontrollieren, ohne dass die Übersicht bei der Inbetriebnahme oder Fehlersuche verloren geht.

Gerade bei einem Controller dieser Größenordnung ist das ein praktischer Vorteil: Kanäle können direkt am Gerät kontrolliert und die zugehörigen Funktionen im manuellen Modus geprüft werden.

Lösungen mit dem RC1416

Maximale Flexibilität für umfangreiche KNX-Raumkonzepte

14 Eingänge und 16 Ausgänge bieten genügend Reserven, um mehrere Gewerke und zahlreiche lokale Funktionen innerhalb eines Controllers zusammenzuführen.

Umfangreiche Beleuchtungssteuerung

Sechzehn Relaisausgänge schaffen ausreichend Kapazität für zahlreiche Lichtgruppen und weitere schaltbare Verbraucher. Gleichzeitig können die lokalen Bedienstellen über die vierzehn Eingänge direkt eingebunden werden.

Mehrere Jalousien & Rollläden

Durch die hohe Ausgangszahl eignet sich der RC1416 besonders für Bereiche mit mehreren Beschattungselementen. Lokale Jalousietaster können gleichzeitig über die Eingänge in KNX eingebunden werden.

Fan-Coil & Raumklima

Fan-Coil-Funktionen können gemeinsam mit RTC- und Logikfunktionen eingesetzt werden. Damit lässt sich die Klimatisierung als Bestandteil einer umfassenden KNX-Raumsteuerung integrieren.

3-Punkt-Ventilantriebe

Motorische Ventile mit separater Öffnen- und Schließen-Funktion können über entsprechende Ausgangskonfigurationen angesteuert und in die Raumklimatisierung integriert werden.

Viele Bedienstellen und Kontakte

Vierzehn Eingänge ermöglichen die direkte Integration zahlreicher Taster und potentialfreier Kontakte. Das ist besonders bei Suiten, großen Wohnbereichen, Konferenzräumen oder umfangreichen Raumzonen interessant.

Logik und Automatik

Integrierte Logikfunktionen ermöglichen zusätzliche Verknüpfungen zwischen Zuständen, Befehlen und Automatikabläufen. Damit kann der RC1416 aktiv an komplexeren Raumfunktionen beteiligt werden.

Warum RC1416?

Wenn die komplette Raumfunktion in einem zentralen KNX-Baustein zusammenlaufen soll

Mit insgesamt 30 Ein- und Ausgangskanälen erreicht der RC1416 eine Größenordnung, bei der nicht mehr nur einzelne Verbraucher betrachtet werden müssen. Ganze Funktionsgruppen eines Raumes können gemeinsam aufgebaut werden.

Das kann insbesondere bei sich wiederholenden Raumkonzepten interessant sein: Ein definierter Controller übernimmt pro Raum oder Zone einen großen Teil der lokalen Ein- und Ausgangsfunktionen, während die übergeordnete Kommunikation und Automation über KNX erfolgt.

Einsatzgebiete

Für Räume und Zonen mit besonders hohem Funktionsumfang

Der RC1416 ist die richtige Wahl, wenn die kleineren Varianten aufgrund der benötigten Ein- oder Ausgangszahl nicht mehr ausreichen. Besonders bei umfangreichen Raumkonzepten können zahlreiche Funktionen in einem gemeinsamen KNX Controller zusammenlaufen.

Hotelsuiten & Premium-Zimmer
Viele Lichtgruppen, Taster, Beschattungen und Klimafunktionen innerhalb einer zentralen Zimmerautomation.

Große Wohnbereiche
Mehrere Räume oder offene Wohnzonen mit zahlreichen Bedien- und Ausgangsfunktionen.

Konferenz- & Besprechungsräume
Umfangreiche Licht-, Beschattungs-, Bedien- und Raumklimafunktionen zentral kombinieren.

Gewerbliche Raumzonen
Hoher Kanalbedarf bei Büro, Verwaltung, Hospitality und anderen KNX-Gebäudeprojekten.

Praxisbeispiele

So kann der RC1416 konkret eingesetzt werden

Beispiel 1: Hotelsuite mit kompletter Zimmerautomation

Mehrere Bedienstellen am Eingang, Bett, Bad oder Wohnbereich können über die vierzehn Eingänge aufgenommen werden. Gleichzeitig stehen sechzehn Relaisausgänge für Beleuchtung, Beschattung und weitere elektrische Funktionen zur Verfügung. Fan-Coil-, RTC- und Logikfunktionen ergänzen die Raumautomation und ermöglichen eine zentrale KNX-Lösung für die gesamte Suite.

Beispiel 2: Große Wohn- und Aufenthaltszone

Ein offener Wohn-, Ess- und Küchenbereich kann zahlreiche Tasterpositionen, Lichtgruppen und Beschattungen besitzen. Mit der hohen Kanalzahl des RC1416 lassen sich diese Funktionen gemeinsam erfassen und steuern, ohne für jede Teilfunktion zwangsläufig ein separates Gerät einsetzen zu müssen.

Beispiel 3: Konferenzraum mit mehreren Betriebsarten

Unterschiedliche lokale Bedienstellen können Licht, Beschattung oder weitere Raumfunktionen auslösen. Die hohe Ausgangszahl bietet gleichzeitig Platz für zahlreiche Verbraucher. Über KNX können zusätzliche Szenen, Zentralbefehle oder Automatikfunktionen eingebunden werden, während die integrierte Logik weitere Verknüpfungen ermöglicht.

FAQ · OPT-RC1416-111

Häufige Fragen zum KNX Raumcontroller RC1416

Antworten zu Kanalzahl, Funktionen, Monitoring und typischen Einsatzmöglichkeiten.

Wie viele Ein- und Ausgänge besitzt der RC1416?

Der OPT-RC1416-111 verfügt über 14 potentialfreie Eingänge und 16 bistabile Relaisausgänge. Damit ist er die Variante mit der höchsten Kanalzahl innerhalb dieser RC-Serie.

Was unterscheidet den RC1416 vom RC1212?

Der RC1212 bietet 12 Eingänge und 12 Ausgänge. Beim RC1416 stehen dagegen 14 Eingänge und 16 Ausgänge zur Verfügung. Zusätzlich besitzt der RC1416 einen modellbezogenen Monitoring-Modus zur Auswahl der Ein- beziehungsweise Ausgangsüberwachung.

Was bedeutet der Monitoring-Modus des RC1416?

Beim RC1416 kann zwischen der Überwachung der Ausgangs- und Eingangskanäle gewählt werden. In Verbindung mit dem manuellen Modus lassen sich die jeweiligen Kanalzustände direkt am Controller kontrollieren und Funktionen lokal prüfen.

Kann ich normale Taster an den RC1416 anschließen?

Ja, sofern geeignete potentialfreie Kontakte verwendet werden. Mit 14 Eingängen können zahlreiche lokale Taster oder Kontakte direkt in die KNX-Installation eingebunden werden.

Welche Funktionen unterstützen die Eingänge?

Die Eingänge können unter anderem als Switch Sensor, Shutter/Blinds Sensor, Dimmer Sensor, Value Sender und Array Value Sender parametriert werden.

Kann der RC1416 mehrere Jalousien und Rollläden steuern?

Ja. Die Ausgänge der RC-Serie können für Jalousie- und Rollladenfunktionen konfiguriert werden. Die 16 Ausgangskanäle bieten dabei besonders viel Spielraum für umfangreichere Beschattungskonzepte.

Unterstützt der RC1416 Fan-Coil und Raumtemperaturregelung?

Ja. Fan-Coil gehört zu den vorgesehenen Ausgangsanwendungen der Serie. Zusätzlich unterstützt der Controller RTC-Funktionen zur Integration in eine KNX-basierte Raumtemperaturregelung.

Besitzt der RC1416 integrierte Logikfunktionen?

Ja. Die integrierten Logikfunktionen ermöglichen zusätzliche Verknüpfungen und automatisierte Abläufe innerhalb der KNX-Raumsteuerung.

Für welche Projekte ist der RC1416 besonders interessant?

Besonders interessant ist der RC1416 für Hotelsuiten, hochwertige Apartments, große Wohnbereiche, Konferenzräume, Büros und gewerbliche Raumzonen mit vielen lokalen Bedienstellen, Lichtkreisen, Beschattungen und Raumklimafunktionen.

Hersteller: Optimus Solutions, Emek, Ordu Caddesi No:4, 34785 Sancaktepe, İstanbul / Türkiye, https://optimusst.com/corporate, info@optimusst.com

Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Eigenschaften "16-fach KNX Aktor mit 14 fach Binäreingang"

Anschlussart:	Federklemme
Anwendung:	Automobil, Boot/Wohnmobil/Fahrzeug, Elektronik, Gesundheitswesen/Sicherheit, Gewerblich, Haus/Garten, Industriell, Lichtsteuerung, Lüftersteuerung, Marine, Pool/Spa
Anzahl Ausgänge:	16
Anzahl Eingänge:	14
Anzahl der Leitungswege:	16
Anzahl der Phasen:	4 oder mehr
Anzahl der Pole:	16
Anzahl der Schalter:	16
Anzahl pro Packung:	1
Arbeitstemperatur:	- 10°C …70 °C
Bedienungsart:	An/Aus
Einbaumöglichkeiten:	DIN-Schiene
Elektrischer Anschluss:	Schraubanschluss
Geeignet für:	Innenraum
Heizungssteuerung:	Nein
KNX Spannung:	30V DC
Kapazitive Last:	140µF
Maximale Anzahl Adressen:	245
Maximaler Ausgangsstrom:	16A
Nennstrom:	16A
Rolladensteuerung / Jalousiesteuerung:	Ja
Schalterart:	Tastenbedienung
Schaltkontrolle:	Ja
Smart Home Kommunikationsprotokoll:	KNX
Steuerungsart:	Schalter
Stromart:	AC/DC
Teilungseinheiten:	11TE
Ventilsteuerung:	Ja
Material:	Kunststoff
Farbe:	grau / Orange
Maße:	198x92x64 mm
