20 fach KNX Aktor mit 18 fach Binäreingang

20 fach KNX Aktor mit 18 fach Binäreingang
20 fach KNX Aktor mit 18 fach Binäreingang
20 fach KNX Aktor mit 18 fach Binäreingang
20 fach KNX Aktor mit 18 fach Binäreingang
20 fach KNX Aktor mit 18 fach Binäreingang
20 fach KNX Aktor mit 18 fach Binäreingang
Info zu diesem Produkt

20 bistabile Relais 16A / 200µF und 18 integrierte unabhängige Binäreingänge · KNX Secure · 10TE · Kombiaktor: Geräte / Licht schalten, Jalousiesteuerung, Rolladensteuerung, AC/DC Motoren, 2 und 3 Punkt Ventile

weitere Produktdetails

357,24 €*

Inhalt: 1

Preise inkl. MwSt. zzgl. Versandkosten

Lagernd, Lieferzeit: 1-3 Tage

Produktnummer: 10-rcu2018
Hersteller: EAE KNX
Produktinformationen "20 fach KNX Aktor mit 18 fach Binäreingang"

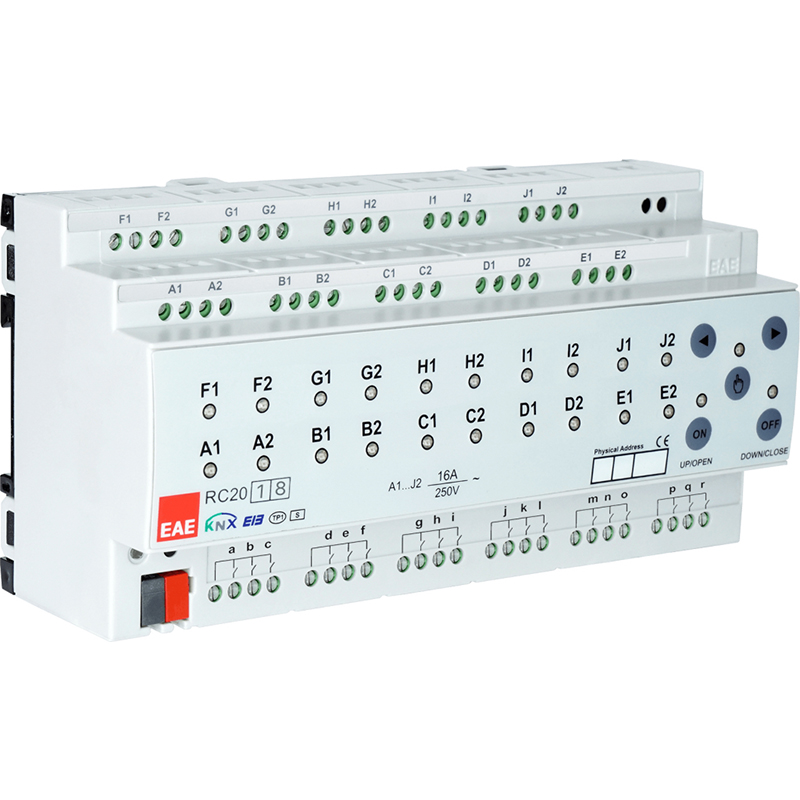

KNX Aktor 20-fach 16A mit 18 Binäreingängen Secure – EAE RCU2018
Der EAE RCU2018 Secure kombiniert 20 leistungsfähige 16-A-Relaisausgänge mit 18 integrierten Binäreingängen innerhalb eines besonders umfangreichen KNX Raumsteuergerätes. Damit lassen sich zahlreiche elektrische Verbraucher steuern und gleichzeitig konventionelle Taster, Schalter sowie geeignete potentialfreie Kontakte direkt in die KNX Installation integrieren.
Die Ausgangsseite kann abhängig von der ETS-Konfiguration unter anderem für Beleuchtung, AC- und DC-Jalousien, 2-Punkt-Ventile, 3-Punkt-Ventile sowie Fan-Coil- und Lüfterfunktionen eingesetzt werden. Gleichzeitig stehen 18 galvanisch getrennte Eingangskanäle für lokale Bedienung, Kontaktabfragen und weitere KNX Funktionen zur Verfügung.
Damit bietet der RCU2018 die größte kombinierte Ein- und Ausgangsstruktur innerhalb der aktuellen RCU Secure Familie. KNX Data Secure ergänzt den umfangreichen Funktionsumfang um authentifizierte und verschlüsselte KNX Kommunikation bei entsprechender Konfiguration über ETS.
RCU2018 Secure im Überblick
20 Ausgänge + 18 Binäreingänge + KNX Data Secure
Besonders hohe Kanalzahl für Verbraucher, lokale Bedienung, Kontakte, Beschattung und umfangreiche Raumautomationsfunktionen.
20 Relaisausgänge · 16 A
Zwanzig leistungsfähige KNX Ausgangskanäle
Insgesamt 20 potentialfreie bistabile Relaiskontakte stehen für Verbraucher und Raumfunktionen bereit. Die Kontakte sind für 16 A bei 250 VAC spezifiziert und ermöglichen eine besonders hohe Ausgangsdichte innerhalb eines gemeinsamen KNX Gerätes.
18 integrierte Binäreingänge
Achtzehn flexible KNX Eingangskanäle
Insgesamt 18 galvanisch getrennte Eingangskanäle verbinden Taster, Schalter und geeignete potentialfreie Kontakte mit dem KNX Bus. Dadurch steht eine hohe Eingangsdichte für Bedien-, Kontakt- und Automationsaufgaben bereit.
Flexible Eingangsfunktionen
Mehr als eine einfache Kontaktabfrage
Die Eingänge unterstützen Schalter- und Tasterfunktionen, Dimmsteuerung, Jalousiebedienung, Wertversand, Szenensteuerung und Zählimpulse. Damit können unterschiedlichste Bedienaufgaben über die integrierten Eingänge realisiert werden.
Flexible Ausgangsfunktionen
Mehr als ein klassischer 20-fach Aktor
Die Ausgangskanäle können abhängig von der Anwendung unterschiedlich eingesetzt werden. Neben Schaltfunktionen sind Beschattung, Ventilsteuerung und geeignete Funktionen innerhalb der Raumklimatisierung möglich.
KNX Data Secure
Moderne sichere KNX Kommunikation
Der RCU2018 unterstützt KNX Data Secure. Entsprechend konfigurierte KNX Telegramme können authentifiziert und verschlüsselt übertragen und damit in moderne Sicherheitskonzepte der Gebäudeautomation eingebunden werden.
Elektronische Verbraucher
Für hohe Einschaltströme ausgelegt
EAE spezifiziert maximale Einschaltströme von 492 A bei 1,5 ms beziehungsweise 165 A bei 20 ms. Für elektronische Treiber werden bis zu 1500 W angegeben – beispielsweise relevant bei modernen LED-Beleuchtungsanlagen.
Manuelle Bedienung
Ausgänge direkt am Gerät prüfen
Die Ausgangskanäle können über das integrierte Bedienfeld direkt am Gerät kontrolliert werden. Das unterstützt Inbetriebnahme, Funktionstest und Fehlersuche unmittelbar innerhalb der elektrischen Verteilung.
KNX Busversorgung
Keine zusätzliche Hilfsspannung
Die Geräteelektronik wird direkt über den KNX Bus versorgt. Eine zusätzliche 220/230-V- Hilfsversorgung ist nicht erforderlich. Dadurch bleibt die elektrische Einbindung innerhalb der Verteilung übersichtlich.
Der entscheidende Vorteil des RCU2018
20-fach KNX Aktor und 18-fach Binäreingang in einem Gerät
Bei sehr umfangreichen KNX Installationen werden zahlreiche Ausgangskanäle und konventionelle Bedien- oder Kontaktpunkte häufig über mehrere separate Geräte realisiert. Dadurch steigt die Zahl der Komponenten innerhalb der elektrischen Verteilung schnell deutlich an.
Der RCU2018 kombiniert dagegen 20 Relaisausgänge und 18 Binäreingänge innerhalb eines gemeinsamen KNX Gerätes. Je nach Projekt können dadurch separate Binäreingangsmodule reduziert oder vollständig ersetzt und zahlreiche lokale Raumfunktionen kompakt zusammengeführt werden.
Mit insgesamt 38 Ein- und Ausgangskanälen bietet der RCU2018 besonders viel Spielraum für größere Nutzungseinheiten, Hotels, Büros und umfangreiche Objektinstallationen.
Wichtig bei der Gerätebezeichnung
RCU2018 bedeutet 20 Ausgänge und 18 Eingänge
Die Modellbezeichnung folgt bei der RCU-Serie grundsätzlich der Anzahl der Ein- und Ausgänge. Beim RCU2018 stehen deshalb 20 Ausgangskanäle und 18 Eingangskanäle zur Verfügung.
Der RCU2018 besitzt damit zwei Eingangskanäle weniger als Ausgangskanäle. Das ist kein Schreibfehler, sondern die tatsächlich vom Hersteller angebotene Konfiguration dieser größten kombinierten RCU Variante.
Funktionen der 18 Binäreingänge
Achtzehn Kontakte als flexible Schnittstelle zum KNX Bus
Die Eingangskanäle können abhängig von der ETS-Parametrierung unterschiedliche Bedien-, Kontakt- und Automationsaufgaben übernehmen.
Schalter & Taster
Konventionelle Taster, Schalter und geeignete potentialfreie Kontakte können über die Eingänge direkt in KNX integriert werden. Damit lassen sich zahlreiche Verbraucher und Raumfunktionen mit frei wählbaren Bedienelementen steuern.
Dimmsteuerung
Ein Eingang kann neben normalen Schaltbefehlen auch Funktionen zur Dimmsteuerung auslösen. Zusammen mit geeigneten KNX Dimmern lassen sich dadurch komfortable lokale Lichtbedienungen mit Tastern realisieren.
Jalousiebedienung
Geeignete Jalousietaster können über die Binäreingänge mit KNX verbunden werden. Dadurch lassen sich Beschattungsfunktionen auch über konventionelle Schalterprogramme lokal innerhalb der Räume bedienen.
Wertversand
Die Eingangskanäle können abhängig von der Parametrierung definierte Werte auf den KNX Bus übertragen. Dadurch lassen sich neben Schaltbefehlen auch weiterführende Steuer- und Automationsaufgaben auslösen.
Szenensteuerung
Eingänge können zum Aufruf von KNX Szenen parametriert werden. Mit einer Bedienhandlung lassen sich dadurch beispielsweise Beleuchtung, Beschattung und weitere Raumfunktionen gleichzeitig ansprechen.
Zählimpulse erfassen
Die Eingänge unterstützen außerdem eine Zählerfunktion für geeignete Impulssignale. Dadurch können entsprechende Kontakte erfasst und die daraus gewonnenen Informationen innerhalb der KNX Automation genutzt werden.
Binäreingänge im Detail
Für potentialfreie Kontakte innerhalb größerer Installationen
EAE spezifiziert für die Binäreingänge eine Abtastspannung von 12 V und einen Strom von 0,3 mA. Die Eingänge sind galvanisch getrennt und dienen als Schnittstelle für geeignete potentialfreie Kontakte.
Für die Eingangskanäle nennt der Hersteller außerdem eine Leitungslänge von unter 300 Metern. Dadurch eignen sich die Eingänge auch für umfangreichere Kontakt- und Verdrahtungsstrukturen innerhalb größerer Gebäude.
Funktionen der 20 Ausgänge
Zwanzig Relais für Licht, Beschattung und Raumklima
Die Ausgangskanäle können abhängig von der Anwendung für unterschiedliche Aufgaben innerhalb der KNX Automation eingesetzt werden.
Beleuchtung schalten
Die Relais können als unabhängige Schaltkanäle für Beleuchtung und weitere Verbraucher genutzt werden. Mit 20 Ausgängen lassen sich zahlreiche Lichtkreise über KNX, Szenen, Zentralbefehle und Automatikfunktionen steuern.
AC-Jalousien & Rollläden
Entsprechende Ausgangskanäle können für AC-Jalousien und Rollladenantriebe eingesetzt werden. Dadurch übernimmt der RCU2018 neben Beleuchtung auch umfangreiche Aufgaben innerhalb einer KNX Beschattungssteuerung.
DC-Jalousien
Auch geeignete DC-Antriebe können über entsprechend kombinierte Ausgangskanäle gesteuert werden. Dadurch erweitert sich der Einsatzbereich des RCU2018 über klassische AC-Beschattungsanwendungen hinaus.
Fan Coil & Lüfter
Der RCU2018 kann Funktionen innerhalb einer Lüfter- oder Fan-Coil-Steuerung übernehmen. Dadurch lassen sich geeignete Raumklimafunktionen gemeinsam mit weiteren KNX Aufgaben innerhalb eines Gerätes realisieren.
2-Punkt-Ventile
Geeignete Ventilantriebe mit Ein-/Aus-Funktion können über entsprechend konfigurierte Ausgangskanäle angesteuert werden. Heizungs- und Kühlfunktionen lassen sich damit in die KNX Raumautomation integrieren.
3-Punkt-Ventile
Auch motorische 3-Punkt-Ventilantriebe gehören zum vorgesehenen Funktionsumfang der RCU-Serie. Dadurch übernimmt der RCU2018 Aufgaben, die deutlich über einen klassischen 20-fach Schaltaktor hinausgehen.
Das Raumsteuerkonzept
Bedienseite und Aktorseite großer Gebäudebereiche in einem Gerät
Die 18 Binäreingänge nehmen zahlreiche lokale Bedien- und Kontaktsignale auf, während 20 Relaisausgänge elektrische Verbraucher und unterschiedliche Raumfunktionen steuern können. Damit werden zwei wesentliche Bereiche der KNX Automation miteinander kombiniert.
Gerade bei größeren Nutzungseinheiten entsteht dadurch eine übersichtliche Struktur: Taster und Kontakte auf der Eingangsseite sowie Beleuchtung, Beschattung, Ventile und weitere elektrische Verbraucher auf der Ausgangsseite.
KNX Secure & ETS
KNX Data Secure für moderne Gebäudeautomation
Der RCU2018 gehört zur aktuellen EAE Secure-Serie und unterstützt KNX Data Secure. Bei entsprechender Secure-Inbetriebnahme wird das Gerät innerhalb des ETS-Projektes in das Sicherheitskonzept eingebunden.
Entsprechend konfigurierte KNX Telegramme können dadurch authentifiziert und verschlüsselt übertragen werden. So verbindet der RCU2018 seine besonders hohe Ein- und Ausgangsdichte mit moderner KNX Kommunikation.
Einsatzbereiche
Für besonders umfangreiche KNX Raum- und Gebäudeautomation
18 Eingänge und 20 Ausgänge bieten viel Spielraum, wenn zahlreiche Bedienpunkte und Verbraucher zusammenkommen.
Große Wohngebäude
Zahlreiche Wandtaster und Kontakte können über die Eingänge integriert werden, während die 20 Relais Beleuchtung, Beschattung und weitere Verbraucher übernehmen. Ideal für große Wohnungen und umfangreiche Wohnbereiche.
Hotels & große Suiten
Taster, Kontakte, Beleuchtung und Beschattung können innerhalb einer umfangreichen Zimmer- oder Suitenstruktur zusammengeführt werden. Die hohe Kanalzahl bietet große Reserven für zusätzliche Raumfunktionen.
Bürogebäude
Lokale Taster, Beleuchtung, Sonnenschutz und technische Verbraucher lassen sich innerhalb eines gemeinsamen Gerätekonzeptes bündeln. Besonders größere Büroeinheiten profitieren von der hohen Ein- und Ausgangsdichte.
Gewerbe & Objekt
18 Binäreingänge, 20 Relaisausgänge und KNX Data Secure schaffen eine leistungsfähige Grundlage für gewerbliche Gebäudebereiche mit zahlreichen Bedien-, Kontakt- und Verbraucherfunktionen.
Praxisbeispiele
So spielen 18 Eingänge und 20 Ausgänge zusammen
Besonders interessant wird der RCU2018, wenn viele lokale Signale und Verbraucher innerhalb eines Bereichs zusammenkommen.
Beispiel 1: Taster & Beleuchtung
Zahlreiche Wandtaster werden über die Binäreingänge eingebunden, während die Relais verschiedene Beleuchtungsgruppen steuern. Umfangreiche Bedien- und Ausgangsfunktionen können so gemeinsam realisiert werden.
Beispiel 2: Taster & Beschattung
Jalousietaster liefern ihre Bedienbefehle über die Eingänge, während entsprechend konfigurierte Ausgänge die Antriebe steuern. Bedienung und Beschattungsfunktion befinden sich damit innerhalb eines Gerätes.
Beispiel 3: Kontakte & Raumklima
Geeignete Tür- oder Fensterkontakte können über die Eingänge erfasst werden. Die Zustände lassen sich anschließend für Status-, Heizungs- oder weitere Raumklimafunktionen innerhalb KNX verwenden.
Beispiel 4: Große Nutzungseinheit
Zahlreiche Taster, Kontakte, Lichtkreise und Beschattungsfunktionen können einer größeren Einheit zugeordnet werden. Der RCU2018 bündelt dabei einen großen Teil der lokalen Ein- und Ausgangsfunktionen.
FAQ · EAE RCU2018 Secure
Häufige Fragen zum KNX Aktor mit 18 Binäreingängen
Antworten zu 20 Ausgängen, 18 Binäreingängen, KNX Data Secure, Tastern, Beschattung und Raumautomation.
Wie viele Ausgänge und Eingänge besitzt der RCU2018?
Der RCU2018 besitzt 20 potentialfreie bistabile Relaisausgänge und zusätzlich 18 galvanisch getrennte Binäreingänge.
Warum besitzt der RCU2018 nur 18 Binäreingänge?
Der Hersteller führt diese Gerätevariante ausdrücklich mit 20 Ausgängen und 18 Eingängen. Die Modellbezeichnung RCU2018 entspricht genau dieser Kanalkombination.
Was unterscheidet den RCU2018 vom RCU2000?
Beide Varianten besitzen 20 Relaisausgänge. Der RCU2018 verfügt zusätzlich über 18 integrierte Binäreingänge, während der RCU2000 keine Eingänge besitzt.
Können konventionelle Taster angeschlossen werden?
Ja. Geeignete konventionelle Taster, Schalter und potentialfreie Kontakte können über die integrierten Binäreingänge mit KNX verbunden werden.
Welche Funktionen unterstützen die Binäreingänge?
Die Eingänge unterstützen Schalter- und Tasterfunktionen, Dimmsteuerung, Jalousiebedienung, Wertversand, Szenensteuerung und Zählimpulse.
Können separate KNX Binäreingänge eingespart werden?
Je nach Anzahl und Funktion der benötigten Eingangssignale können die 18 integrierten Binäreingänge Aufgaben separater KNX Eingangsmodule übernehmen.
Unterstützt der RCU2018 KNX Data Secure?
Ja. Der RCU2018 gehört zur aktuellen Secure-Serie und unterstützt KNX Data Secure für entsprechend konfigurierte KNX Kommunikation.
Kann der RCU2018 Jalousien und Rollläden steuern?
Ja. Entsprechende Ausgangskanäle können für AC- und DC-Beschattungsfunktionen verwendet werden. Die lokale Bedienung kann zusätzlich über die Eingänge erfolgen.
Unterstützt der RCU2018 Ventile und Fan Coil?
Ja. Zu den vorgesehenen Anwendungen gehören 2-Punkt-Ventile, 3-Punkt-Ventile sowie Fan-Coil- und Lüfterfunktionen.
Welche technischen Werte haben die Binäreingänge?
EAE nennt für die Binäreingänge eine Abtastspannung von 12 V, einen Strom von 0,3 mA und eine Leitungslänge von unter 300 Metern.
Benötigt der RCU2018 eine zusätzliche 230-V-Hilfsspannung?
Nein. Die Geräteelektronik wird über den KNX Bus versorgt. Eine zusätzliche 220/230-V-Hilfsversorgung der Geräteelektronik ist nicht erforderlich.
Nützliche Downloads
Dokumentation und Zertifikate zum RCU2018 Secure
KNX Zertifikat, Datenblatt, Installationsunterlagen, Secure-Leitfaden und Produkthandbuch direkt herunterladen.
Funktionen & Parametrierung
Produkthandbuch RCU Secure herunterladen

Hersteller: EAE Technology, Ikitelli O.S.B. Ziya Gokalp Mh. Eski Turgut Ozal Cd. No:20 34490 Basaksehir, Istanbul / TURKEY, https://www.eaetechnology.com/de/kontakt, export.eaetechnology@eaegroup.com

Importeur: ilmex europe kg, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de

Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de
Eigenschaften "20 fach KNX Aktor mit 18 fach Binäreingang"
Anschlussart: Schraubklemme
Anwendung: Automobil, Boot/Wohnmobil/Fahrzeug, Elektronik, Gesundheitswesen/Sicherheit, Gewerblich, Haus/Garten, Industriell, Lichtsteuerung, Lüftersteuerung, Marine, Pool/Spa
Anzahl Ausgänge: 20 bistabile Relais 16A / 200µF
Anzahl Eingänge: 18
Anzahl der Leitungswege: 10-20
Anzahl der Phasen: 10 oder mehr
Anzahl der Pole: 20
Anzahl der Schalter: 6 oder mehr
Anzahl der Schaltwege: 6 oder mehr
Anzahl der Steckdosen: 20
Anzahl pro Packung: 1
Arbeitstemperatur: - 5°C +55°C
Ausgangsstrom: 16A
Bedienungsart: An/Aus
Einbaumöglichkeiten: DIN-Schiene
Elektrischer Anschluss: Schraubanschluss
Geeignet für: Innenraum
Gewicht: 65 kg
KNX Spannung: 21 - 30V DC
Kapazitive Last: 200µF
Maximale Anzahl Adressen: 255
Maximale Stromstärke: 16A
Maximaler Ausgangsstrom: 16A
Modell: EAE KNX Aktor mit Binäreingang
Nennstrom: 16A
Nennstrom: 16A
Rolladensteuerung / Jalousiesteuerung: ja
Schalterart: Tastenbedienung
Schaltkontrolle: ja
Smart Home Kommunikationsprotokoll: KNX
Steuerungsart: Schalter
Stromart: AC/DC
Teilungseinheiten: 10TE
Material: Kunststoff
Farbe: weiß
Maße: 66 x 180 x 90 mm
