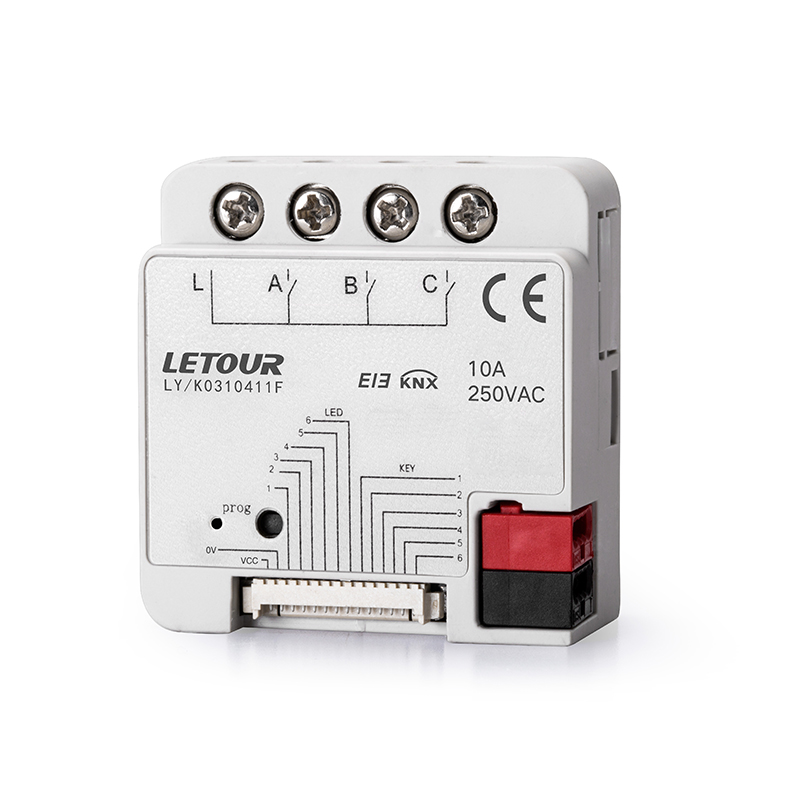

3 fach UP KNX Aktor 10A mit 6 Binäreingängen
3 Kanäle mit je 10A schalten · 6 Binäreingänge integriert · für Unterputzdose / Schalterdose · Geräte schalten, Licht schalten
weitere ProduktdetailsLetour 3-fach KNX Unterputz Schaltaktor mit 6-fach Binäreingang
Der Letour 3-fach KNX Unterputz Schaltaktor ist eine konsequent dezentrale KNX Lösung für alle Anwendungen, bei denen Schalten und Tasteranbindung direkt vor Ort erfolgen sollen. Er kombiniert 3 leistungsstarke Schaltkanäle (10 A) mit einem 6-fach KNX Binäreingang in einem einzigen Modul.
Entwickelt für den Einbau in tiefe Unterputz- oder Abzweigdosen, bietet der Aktor genau dort Vorteile, wo klassische Reiheneinbaugeräte an ihre Grenzen stoßen: direkt im Raum, nah am Verbraucher, ohne langen Leitungsweg zum Schaltschrank.
Dezentrale Bauform – bewusst gewählt, klarer Vorteil
Die Bauform des Aktors ist kein Kompromiss, sondern ein klares Konzept: Durch den Einbau in tiefe Dosen entsteht ausreichend Platz für saubere Verdrahtung, kurze Wege und eine extrem kompakte KNX Installation.
Statt mehrere Geräte im Schaltschrank zu bündeln, wird die Funktion dorthin verlagert, wo sie benötigt wird – ideal für Nachrüstungen, Renovierungen und moderne dezentrale KNX Konzepte.
Produktdetails
- Typ: 3-fach KNX Unterputz Schaltaktor mit 6-fach Binäreingang
- Hersteller: Letour
- Schaltleistung: 3 Ausgänge à 10 A (nicht galvanisch getrennt)
- Binäreingänge: 6 potentialfreie Eingänge für Taster, Melder oder Sensoren
- Montage: Unterputz, hochkant
- Empfohlene Dose: UP-Abzweigdose ≥ 80×80×60 mm
- Einsatz: Licht, Verbraucher, dezentrale Raumautomation
- ETS: ETS-Applikation (Hersteller: Guangzhou Letour Life Technologie)
Ihre Vorteile auf einen Blick
- Schalten & Erfassen in einem Gerät: Keine zusätzlichen Binäreingänge nötig
- Dezentrale KNX Steuerung: Funktionen direkt im Raum umsetzen
- Mehr Platz durch tiefe Dose: Saubere Verdrahtung statt gequetschter Schalterdosen
- Ideal für Nachrüstung: Bestehende Taster einfach ins KNX System integrieren
- Robuste Relaistechnik: Zuverlässig für den täglichen Betrieb
- Flexible ETS-Parametrierung: Vielseitig einsetzbar
Wichtiger Hinweis zur Installation
Die Relaisausgänge sind nicht galvanisch getrennt. Alle drei Schaltkanäle dürfen nur auf derselben Phase betrieben werden. Ein Betrieb mit unterschiedlichen Phasen führt zur Beschädigung des Geräts. VDE-Vorgaben sind zwingend einzuhalten.
Typische Einsatzbereiche
- Lichtsteuerung: Direktes Schalten von Leuchten im Raum
- Gerätesteuerung: Kleine Verbraucher lokal schalten
- Taster-Integration: Konventionelle Taster und Sensoren anbinden
- KNX Nachrüstung: Perfekt für Renovierungen und Umbauten
Fazit
Der Letour 3-fach KNX Unterputz Schaltaktor mit 6-fach Binäreingang ist die richtige Wahl für alle, die dezentrale KNX Lösungen sauber, platzsparend und praxisnah umsetzen wollen. Die Bauform erfordert bewusst tiefe Dosen – bietet dafür aber maximale Flexibilität, kurze Leitungswege und eine aufgeräumte Installation.
Hersteller: Letour, Einheit 201, Nr. 11, Xianghong Road, Industriegebiet Xiamen, Torch High-Tech Zone, https://www.gzletour.com/h-col-106.html, Info@gzletour.com
Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com
Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com
| Anschlussart: | Schraubklemme |
|---|---|
| Anzahl Ausgänge: | 3 |
| Anzahl Eingänge: | 6 Binäreingänge potentialfrei |
| Anzahl der Leitungswege: | 3 |
| Anzahl der Phasen: | 1 |
| Anzahl der Pole: | 1 |
| Anzahl der Schalter: | 3 |
| Anzahl der Schaltwege: | 3 |
| Anzahl der Steckdosen: | 3 |
| Anzahl pro Packung: | 1 |
| Arbeitstemperatur: | -5°C ......+ 45 °C |
| Ausgangsstrom: | 10A |
| Bedienungsart: | An/Aus |
| Einbaumöglichkeiten: | Tiefe Dose, Unterputz |
| Elektrischer Anschluss: | Schraubanschluss |
| Geeignet für: | Innenraum |
| KNX Spannung: | 21-30V DC |
| KNX Stromaufnahme: | < 12mA |
| Kapazitive Last: | 70µF |
| Maximale Luftfeuchtigkeit: | 10% bis 95% |
| Maximale Stromstärke: | 10A |
| Maximaler Ausgangsstrom: | 10A |
| Nennstrom: | 10A |
| Nennstrom: | 10A |
| Rolladensteuerung / Jalousiesteuerung: | nein |
| Schaltkontrolle: | Ja |
| Smart Home Kommunikationsprotokoll: | KNX |
| Steuerungsart: | Schalter |
| Stromart: | AC |
| Material: | Kunststoff |
| Farbe: | grau |
| Maße: | 49.3x49.3x22.85mm |
