3 fach KNX Schaltaktor UP mit 4 fach Binäreingang
3 Ausgänge a 8A + 4 fach KNX Binäreingang · tiefe Schalterdose / Gerätedose, Schalten, Treppenhausfunktion
weitere Produktdetails59,97 €*
Sofort verfügbar
Lagernd, Lieferzeit: 1-3 Tage

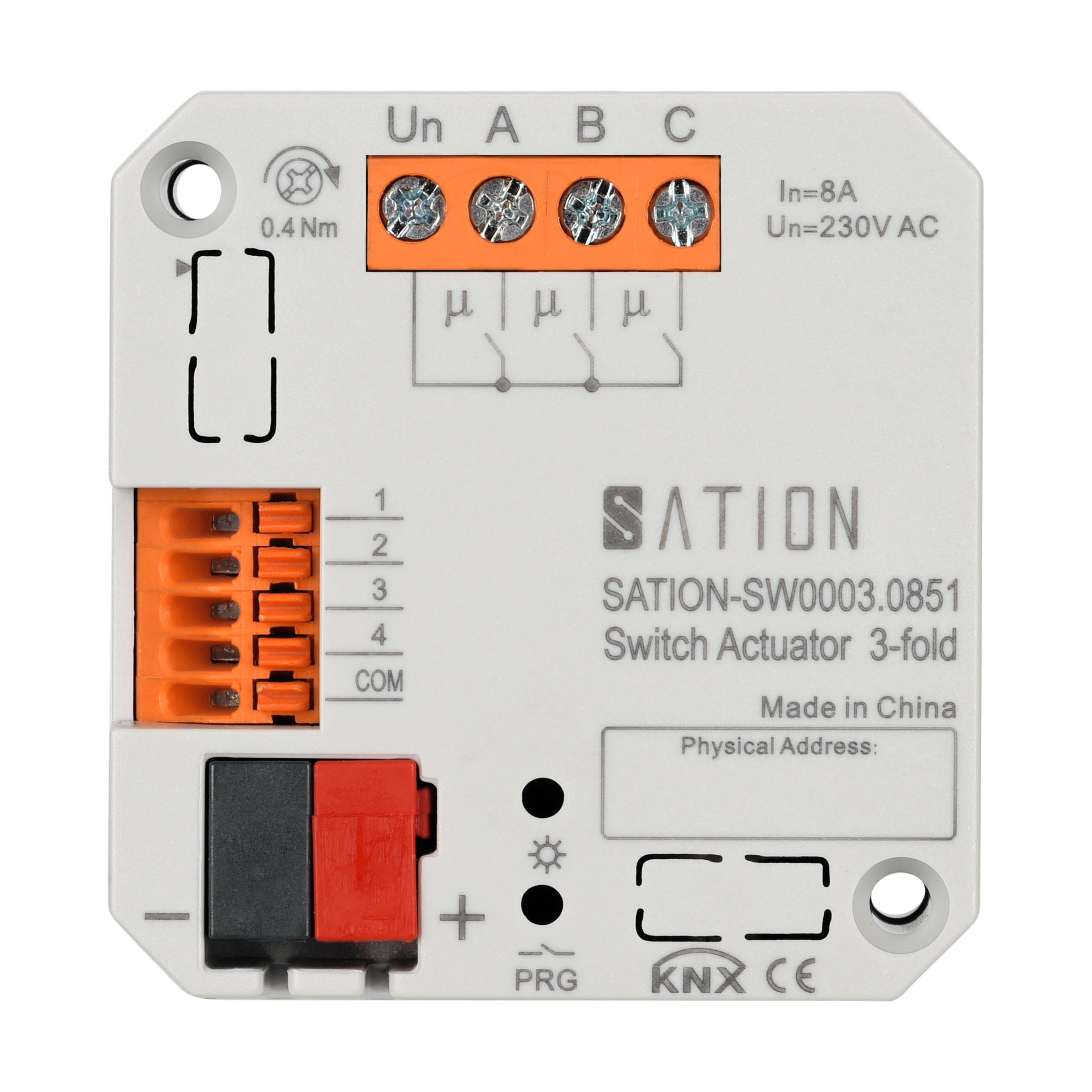

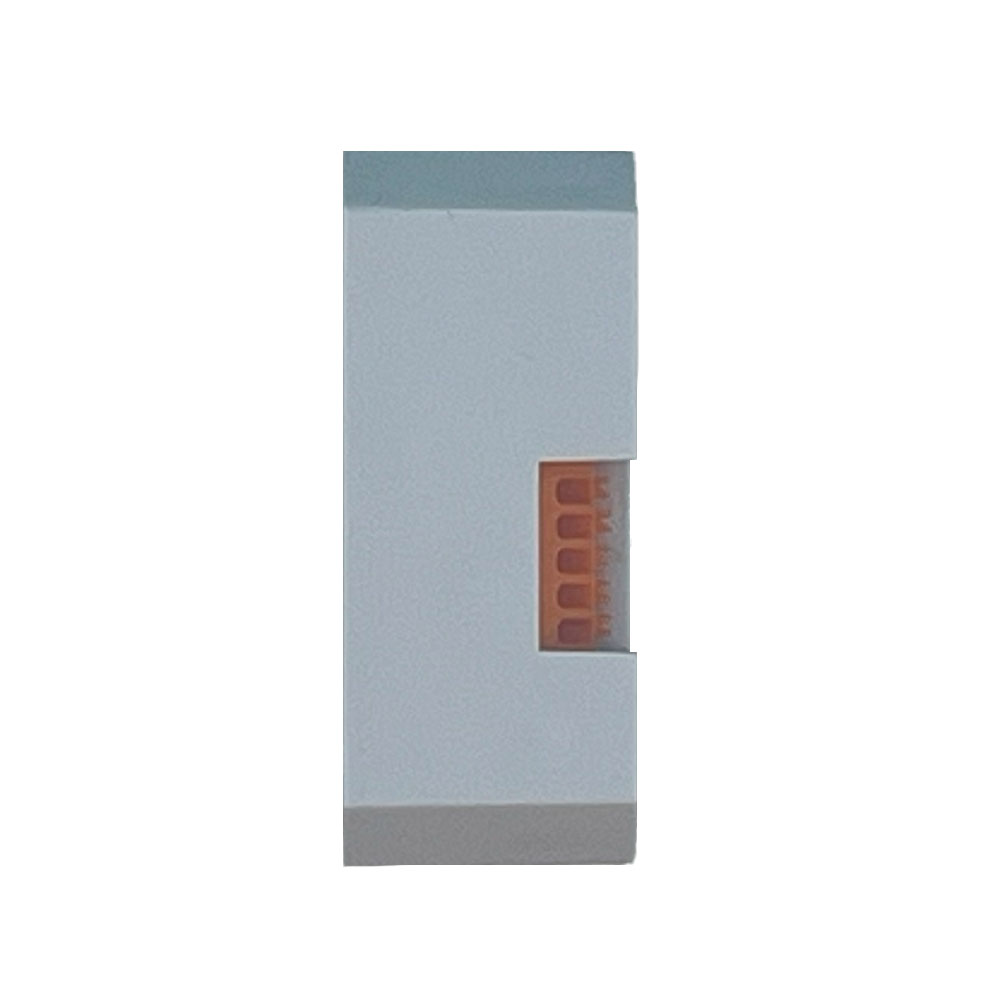

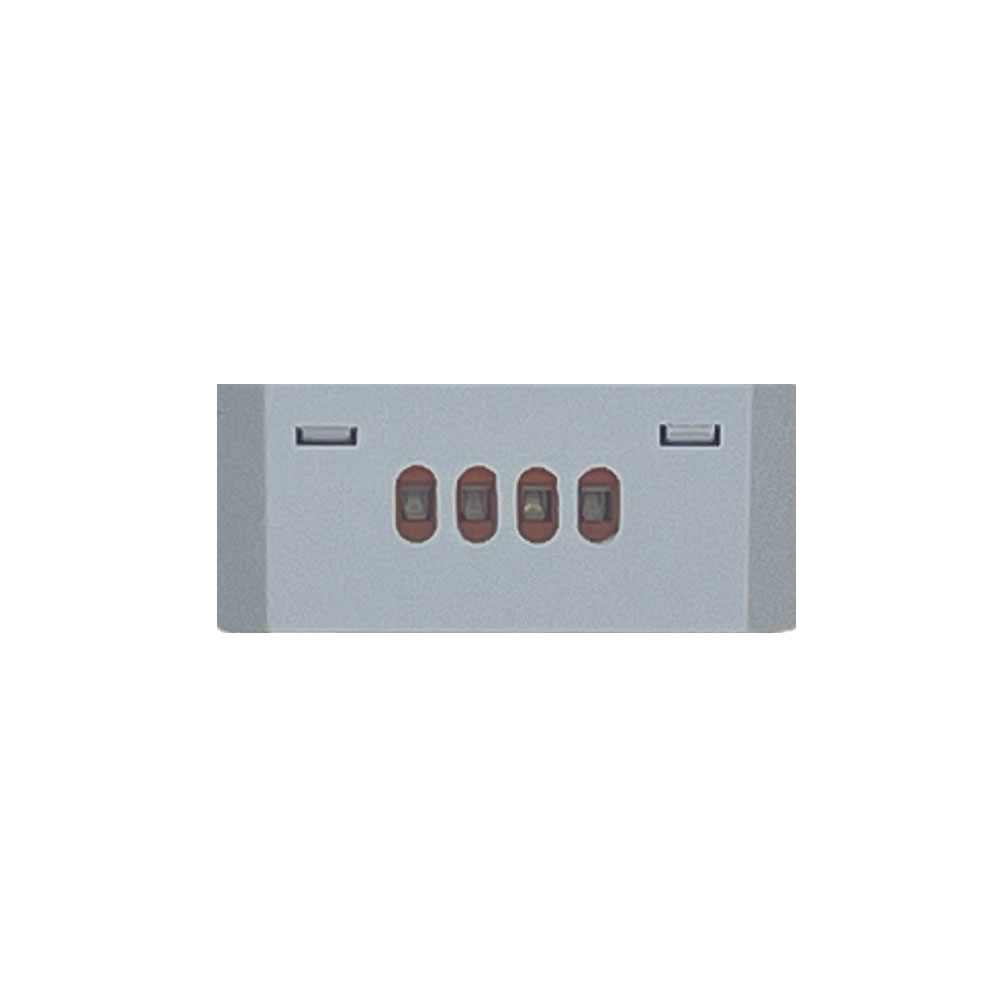

Sation SW0003 – 3-fach KNX Unterputzaktor mit integriertem 4-fach KNX Binäreingang
Der Sation SW0003 setzt neue Maßstäbe für die dezentrale KNX Installation und kombiniert einen leistungsstarken 3-Kanal KNX Unterputzaktor mit einem 4-fach KNX Binäreingang in einem kompakten Gerät. Entwickelt für die direkte Schaltung von Lampen und Verbrauchern in Unterputzdosen, spart dieser KNX Unterputzaktor lange Kabelwege und reduziert den Installationsaufwand erheblich.
Dank direkter Spannungszufuhr über das Buskabel benötigt der Unterputzaktor keine zusätzliche Hilfsspannung – die Steuerung erfolgt direkt über den KNX Bus, was ihn besonders flexibel für Smart Home Anwendungen macht.
Produktdetails:
- Typ: 3-fach KNX Unterputzaktor mit integriertem 4-fach KNX Binäreingang
- Hersteller: Sation
- Funktionen: Schalten, Dimmen, Jalousiesteuerung, Szenensteuerung
- Montage: Unterputz, platzsparende Integration direkt in Schalterdosen
- Versorgung: Keine externe Hilfsspannung erforderlich, reine Busversorgung
- Besonderheiten: Umkehrbare Schaltausgänge, Treppenhausfunktion, Betriebsstundenzähler
- Einsatzbereiche: Wohnhäuser, Büros, Hotels, Gewerbe
Vorteile des Sation SW0003:
✅ Platzsparende Unterputzlösung – Vermeidet lange Kabelwege und zentralisiert die Steuerung direkt in der Schalterdose
✅ Vielseitige Steuerungsmöglichkeiten – Unterstützt Lichtschaltung, Dimmen, Jalousiesteuerung, Szenensteuerung und mehr
✅ Integrierter 4-fach KNX Binäreingang – Ermöglicht den direkten Anschluss konventioneller Taster und Sensoren
✅ Effiziente Automatisierung – Schaltausgänge mit einstellbarer Einschalt- & Ausschaltverzögerung sowie Treppenhausfunktion
✅ Flexible Konfiguration – Alle Eingänge können einzeln oder paarweise für Dimmen und Jalousiesteuerung genutzt werden
Funktionen des 4-fach KNX Binäreingangs:
+ Dimmen: Steuerung über 1-Tasten- oder 2-Tasten-Bedienung
+ Schalten: Konfiguration für kurzes oder langes Drücken
+ Jalousien: Unterstützung für 1-Tasten- oder 2-Tasten-Jalousiesteuerung
+ Szenensteuerung: Speicherung und Abruf vordefinierter Szenen
+ Melderintegration: Einbindung von Fenster- oder Türkontakten
+ LED-Steuerung: Ausgangssignale für LED-Rückmeldungen
+ Zählerfunktion: Erfassen von Impulsen und Zählimpulsen
Perfekte Lösung für dezentrale KNX Installationen
Der Sation SW0003 KNX Unterputzaktor wurde für moderne KNX Smart Home Steuerungen entwickelt, bei denen lange Kabelwege vermieden werden sollen. Durch die direkte Montage in Unterputzdosen lassen sich Verbraucher flexibel steuern, während der integrierte 4-fach KNX Binäreingang herkömmliche Schalter und Sensoren einbindet.
Mit seinen vielseitigen Konfigurationsmöglichkeiten eignet sich dieser KNX Unterputzaktor ideal für Wohngebäude, Büros oder Hotels, in denen intelligente Steuerung, Effizienz und kompakte Bauweise gefordert sind.
Der integrierte 4 fach KNX Binäreingang kann sowohl zum direkten Schalten der Ausgänge, aber auch als eigenständiges Gerät genutzt werden. Die 4 Eingänge können Sie für folgende Funktionen nutzen:
- Dimmen (1 Taste und 2 Tasten)
- Schalten (1 Taste und 2 Tasten)
- Jalousien steuern (1 Taste und 2 Tasten)
- Szenen auslösen
- Melder einbinden
- Kontakte visualisieren
- Werte zählen
- LED Ausgänge
Die Eingänge vom KNX Binäreingang sind auch paarweise nutzbar. Dadurch besteht die Möglichkeit den KNX Binäreingang für 2 Tasten Dimmen oder auch eine Jalousiesteuerung mit herkömmlichen Tastern zu nutzen. Neben der Möglichkeit die Eingänge vom Binäreingang paarweise zu nutzen können alle Eingänge auch einzeln genutzt werden. Damit ist die Realisierung der Jalousiesteuerung und auch ein Dimmen mit nur einer Taste möglich.
Dieser KNX Schaltaktor paßt in eine Standard Unterputzdose! Verwenden Sie aber besser eine tiefe Dose, da die Verkabelung dann einfacher ist.
Hersteller: Zhuhai Sation Technology Co., Ltd., Office Add: 3F-2，Building B1, No.1 Software Road, Zhuhai Hi-tech Zone, Zhuhai, Guangdong, China 519000, https://www.sation.com.cn/contact.html?_l=en, kevin@sation.com.cn
Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de
Verantwortliche Person: ilmex europe kg, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de
| Anwendung: | Automobil, Boot/Wohnmobil/Fahrzeug, Elektronik, Elektroverdrahtung, Gesundheitswesen/Sicherheit, Gewerblich, Haus/Garten, Industriell, Lichtsteuerung |
|---|---|
| Anzahl Ausgänge: | 3 |
| Anzahl Eingänge: | 4 |
| Anzahl der Leitungswege: | 3 |
| Anzahl der Phasen: | 1 |
| Anzahl der Schaltwege: | 3 |
| Anzahl pro Packung: | 1 |
| Arbeitstemperatur: | -5°C ......+ 45 °C |
| Dimmersteuerung: | möglich |
| Einbaumöglichkeiten: | Unterputz |
| Geeignet für: | Außenbereich, Innenraum |
| KNX Spannung: | 30V |
| Lagertemperatur: | -25°C ...+55°C |
| Nennstrom: | 8A |
| Rolladensteuerung / Jalousiesteuerung: | Ja |
| Schalterart: | Tastenbedienung |
| Schaltkontrolle: | ja |
| Schutzart: | IP20 |
| Smart Home Kommunikationsprotokoll: | KNX |
| Steuerungsart: | Schalter |
| Stromart: | AC |
| Szenensteuerung: | möglich |
| Anzahl der Pole: | 1 |
| Anzahl der Schalter: | 3 |
| Artikel: | KNX Unterputzaktor |
| Busankoppler: | KNX Busankoppler integriert |
| Einbautiefe: | tiefe Dose dringend empfohlen |
| Energieverbrauch: | < 150mV |
| Herstellungsland und -region: | China |
| Inhalt: | 1x KNX Unterputzaktor mit 4 fach KNX Binäreingang |
| Installation: | 86 / 80 Unterputzdose |
| KNX Stromaufnahme: | unter 10mA |
| Marke: | Sation |
| Montageart: | Tiefe Dose, Unterputz |
| Netzspannung: | 230 V AC |
| Programmieranzeige: | Orange LED |
| Abmessungen (Unterputzdose): | 50 x 52 x 21 mm |
| Einsatzzweck: | KNX Steuerung, KNX Visualisierung |
| Dimensionen / Maße: | 50 x 52 x 21 mm |
Anmelden
22. November 2023 14:29
Kompakt und zuverlässig
Preis hat mich sehr skeptisch gemacht, aber der UP Aktor überzeugt mich von der Verarbeitung und dem gesamten Erscheinungsbild
- Installation Manual (sation-3fold-switch-actuator-flush-mount-technical-manual-v1.2.pdf)
- ETS Applikation (sation-sw0003-switch-actuator-3ch-with-4-fach-bin.-inputs.knxprod)
- Product Manual (sation-switch-actuator-3-fold-flush-mount-user-manual-v1.2.pdf)
- Katalog (sation-knx-smart-building-catalogue-june-20218.pdf)
Das kommt auf Ihre Anforderungen an. Sollten Sie auch Binäreingänge benötigen dann empfehlen sich solche Aktoren, da sie günstiger sind und als DIN Aktor deutlich Platz in der Verteilung sparen.
Ein Schaltaktor kann nur reine Schaltaktionen durchführen. Ein Kombiaktor kann auch für die Jalousiesteuerung und weitere Steuerungen verwendet werden. Beide Aktoren können aber keinen Dimmaktor ersetzen.
Monostabile Relais behalten den Zustand nur so lange, wie Spannung anliegt. Ein Beispiel sind zum Beispiel Jalousieaktoren. Bistabile Relais werden mit einem Impuls in gesteuert und bleiben bis zum nächsten Impuls in dem Zustand. Ein Beispiel sind die meisten Schaltaktoren.
Der KNX Binäreingang kann Signale und Befehle erkennen und in den KNX Bus übertragen. Der Binäreingang kann in der Regel dabei nur Ein und Aus unterscheiden. Dies kann, abhängig von der Applikation, für verschiedene Ausgaben an den KBX Bus verwendet werden.
Es handelt sich hierbei um ein KNX Gerät, das mehrere Funktionen als Eingang und Ausgang bereitstellen kann. Das kann sein, dass es sich um einen KNX Binäreingang und einen KNX Analogeingang handelt, und der KNX Multi I/O zusätzlich auch Ausgänge für LED bereitstellt.
Eine KNX Tasterschnittstelle kann, je nach Modell, einen konventionellen Taster in den KNX Bus bringen, aber auch weitere Funktionen zur Verfügung stellen. Nicht zu verwechseln mit einem KNX Busankoppler, welcher bei einigen Herstellern benötigt wird, um KNX Taster in den KNX Bus zu bringen.
Ein KNX Binäreingang kann nur Ein und Aus unterscheiden und der Analogeingang kann auch Werte erkennen, wie zum Beispiel Temperatur. Ein Binäreingang kann zum Beispiel als Eingang für Taster und Melder verwendet werden und der Analogeingang als Eingang für Temperaturfühler.
